关于refineMesh加密wedge网格的问题

[abc]

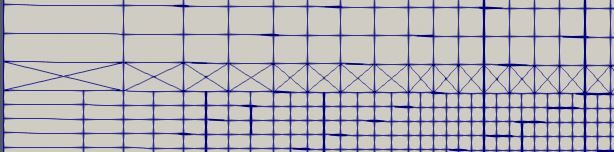

各位老师、前辈好，我最近在用refineMesh对二维轴对称网格(wedge)进行加密时，发现紧邻轴线(axis)的那一列网格并不是对半分的，而是分在了距轴线2/3的位置，如下图所示：

由于我需要朝lowerWall方向进行多次加密，每次加密都存在相同问题，因此最后画出来的网格就比较离谱。例如下图是我加密6次后靠近axis处的网格：

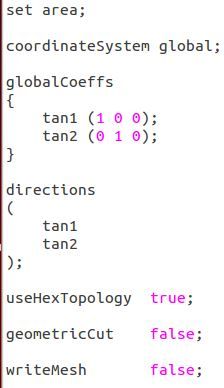

我的版本是of2.1.x，refineMeshDict如下，改变tan1为wedge的斜边方向，或改变useHexTopology及geometricCut的参数，好像都对网格的结果都没什么影响：

请问大家碰到过类似情况吗，这是否系最靠近axis的网格为五面体，而非六面体所致？不知道有什么好的处理思路呢，非常感谢！

[李东岳]

@abc 这是paraview的显示问题 你可以忽略

[abc]

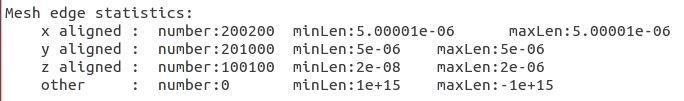

@李东岳 李老师您好，非常感谢您的回复！我刚刚查看了一下refineMesh的日志，似乎不完全是paraview的问题。我一开始的网格是5um*5um，如图所示：

但是经过一次加密后，y方向是正确的，被均匀加密到了2.5um，但是x方向最小只有1.67um，相当于最靠近轴线的那5um被分成了1.67um和3.33um两部分：

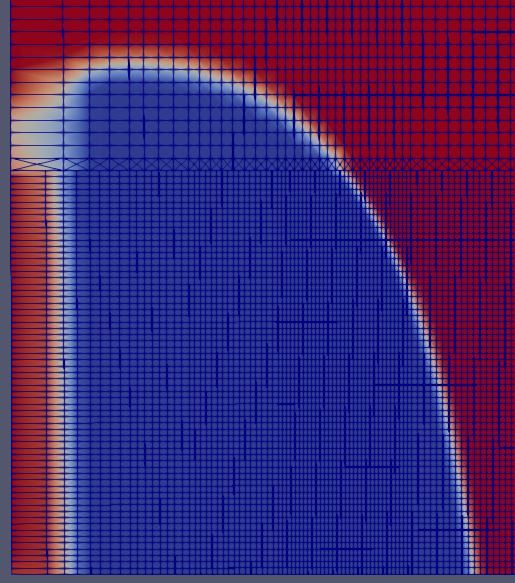

最后模拟的结果也不太对（axis旁边不应该有这么诡异的一条液相带），所以在考虑是不是网格的问题：

[李东岳]

@abc 左边那个条带是因为你的网格太槽了导致的 paraview面板左边有几个按钮可以调节，比如类似的跟形状有关的polyHetra，triangle之类的词，你尝试选中或者不选中试试

[abc]

@李东岳 好的，多谢李老师！我先试试。

[freeman]

你好，我也遇到相同的问题了，请问您解决这个问题了吗？

[abc]

@freeman 您好，差不多解决了。我的方法是在二维网格下先用refineMesh加密完，再用makeAxialMesh转成轴对称网格。makeAxialMesh的用法可参考：http://openfoamwiki.net/index.php/Contrib/MakeAxialMesh 如果您找到了更好的办法，请多多交流。

[freeman]

@abc 您好，我之前使用过这种方法，但是由于makeAxialMesh这个工具和openfoam的版本有很强的联系，所以我在后面转化为轴对称的时候失败了，显示无法将以前的网格去掉，请问您遇到过相似的情况吗？

[abc]

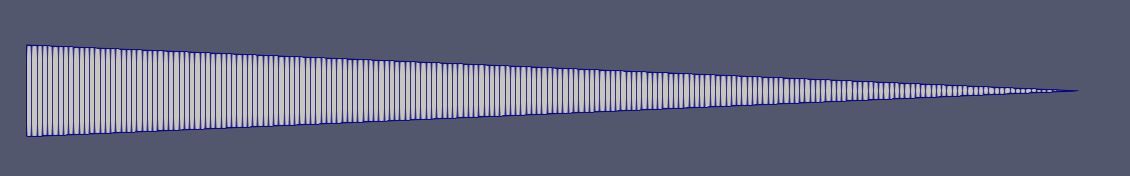

@freeman 您好，makeAxialMesh好像确实只更新到了2.x版本。我在OF2.1.x下使用，目前看起来是正常的：

[韬智tz]

@abc 大佬我遇到类似的问题了，请求帮助。我也是用的wedge网格，只算5度计算域的。

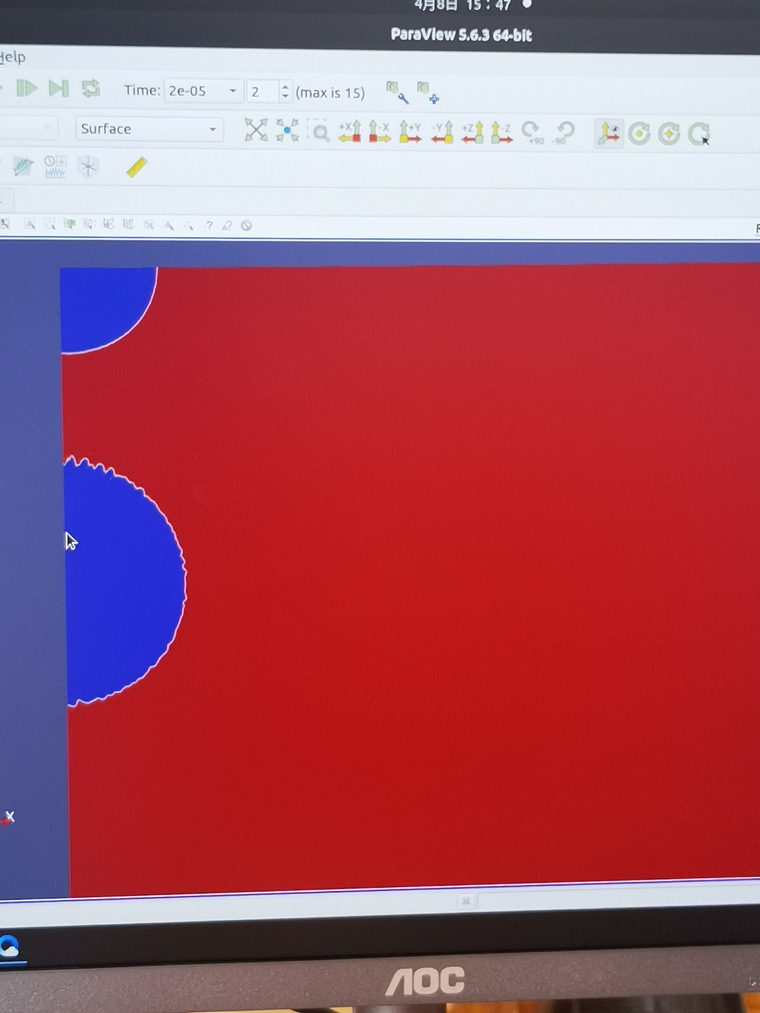

我的结果中出现这种啮齿状的：

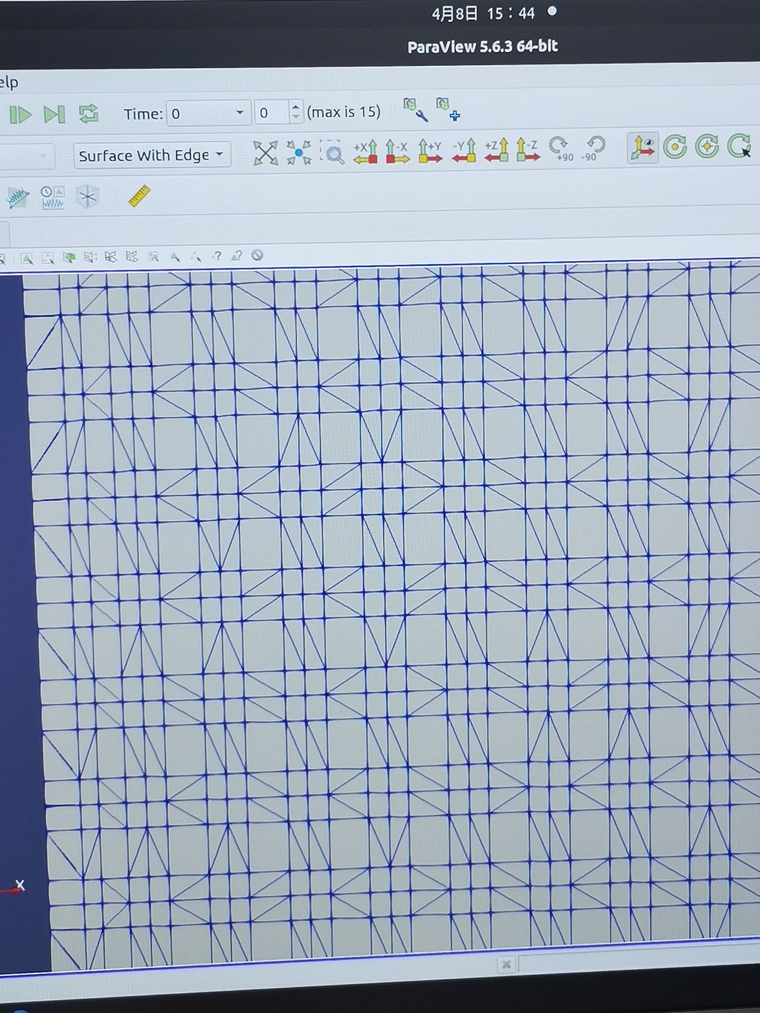

这样太丑了，我觉得是网格问题，所以在同一个区域有加密了一次，出现了这样的网格：

这里请教大佬两个问题：1.这种啮齿状是不是网格的问题。2.加密两次出现这种网格，怎么让他更好看。
