余

补充一下：现行dev版本的OpenFOAM只有单向耦合和双向耦合，关于四向耦合即颗粒颗粒之间的pair collision似乎没有找到对应的Lagrangian Models，等待后续更新吧！

余

@李东岳李老师，我其实没太懂新老版本两个版本之间的粒子追踪算法的区别，尤其是到NCC界面或者AMI界面时会有什么质的区别

余

@李东岳感谢李老师，我准备转向org版本进行研究，采用全新求解器重新实操一下

余

自问自达一下，我找到了！在dev版本中确实已经集成发布了,

目前，field-based Lagrangian库实现了一些与固体、恒定密度粒子动力学相关的云。粒子尚未具有热力学特性，热传递、质量传递和相变过程尚未实现。开发团队正在努力添加这些功能。

已经实现的新功能包括：

二阶属性演化和二阶（抛物线）运动
注入粒子属性的泛化初始化，包括分布和属性之间的函数关系
内部和外部校正迭代
连续更新的平均属性
基于单元点平滑的载体源累积

兼容性和过渡

传统的particle-based Lagrangian库将继续保留，直到新的field-based库被认为功能足够完善。两个库通过大小写区分：
基于粒子的库使用小写的"lagrangian"命名对象、文件和目录
基于字段的库使用大写的"Lagrangian"

可用的教程和测试案例

目前有有限的教程和测试案例可用：

$FOAM_TUTORIALS/incompressibleFluid/TJunction教程已更新，使用基于新field-based Lagrangian库的函数对象。
在$WM_PROJECT_DIR/test/Lagrangian中添加了一些测试，以便方便地验证代码的行为。

余

我最近研究OpenFOAM文档时，发现了一个由Will Bainbridge于2025年1月7日编写的关于全新"field-based Lagrangian"系统的技术文档。这似乎是对传统particle-based Lagrangian库的彻底重构和革命性改进。通过详细阅读，我注意到这个新系统引入了大量令人兴奋的变化和功能增强。
新系统的主要创新点包括但不限于：
1.全新的场域-粒子耦合架构：从传统的particle-based转向更灵活、更一致的field-based架构。
2.改进的源项处理：引入了精细的SpSchemes配置，允许更精确地控制源项的隐式/显式处理
3.扩展的数值方案：包括新的插值格式、离散化方法和限制器。
……
……

这些创新看起来非常有前景且对我很有用，但我在最新的OpenFOAM-dev版本的tutorials目录中未能找到任何使用这一新系统的示例案例。我想问的是：

1.这个field-based Lagrangian系统目前处于什么开发阶段？它是否已经在某个特定的OpenFOAM版本或分支中实现？或者还只是计划中的功能？

2.是否有任何可用的教程案例、示例代码或测试案例来演示这一系统的完整功能？特别是展示新的SpSchemes、云属性定义、物理模型和求解器设置的例子。

有人知道相关信息或者有关指南文章可以参考吗？

余

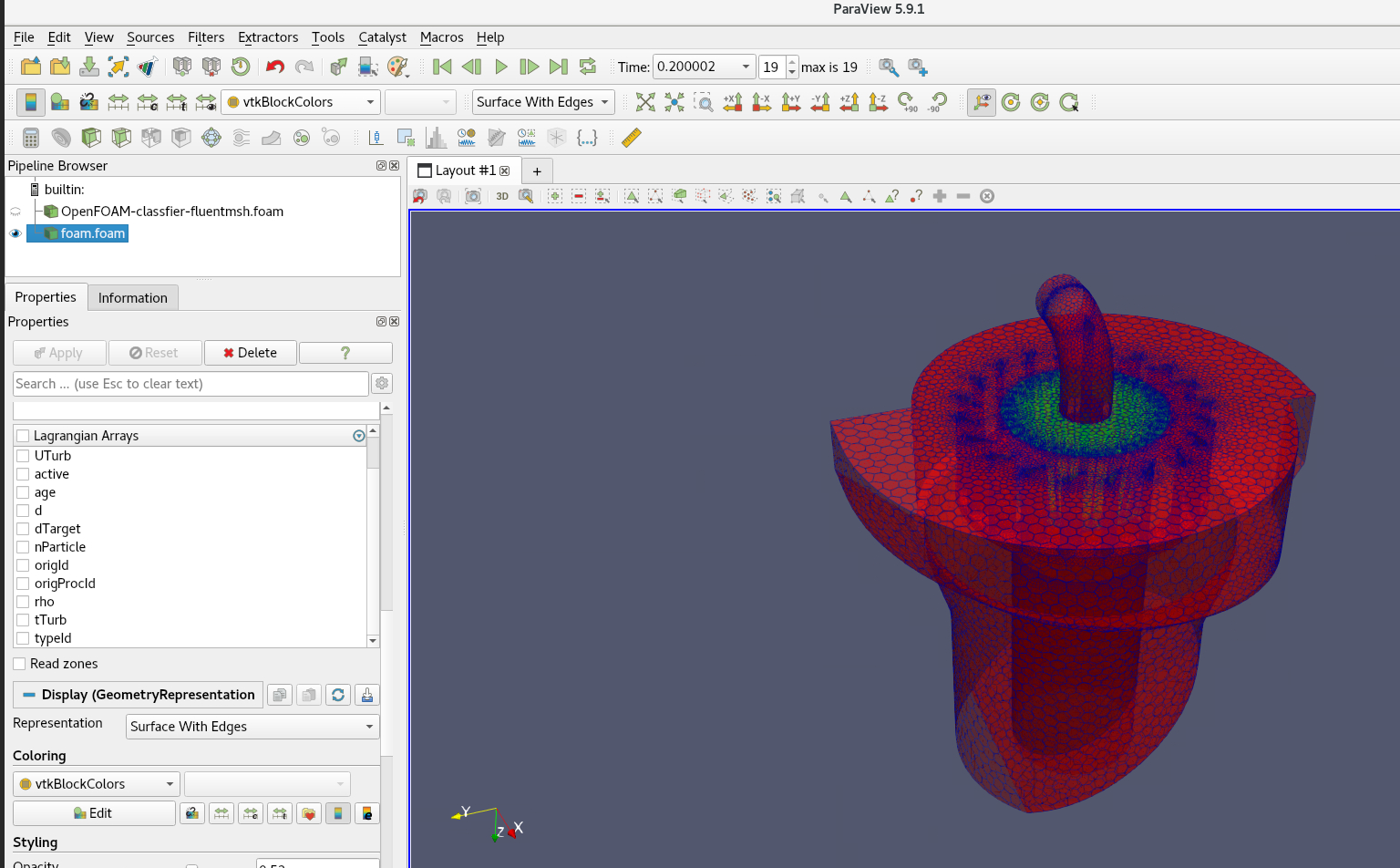

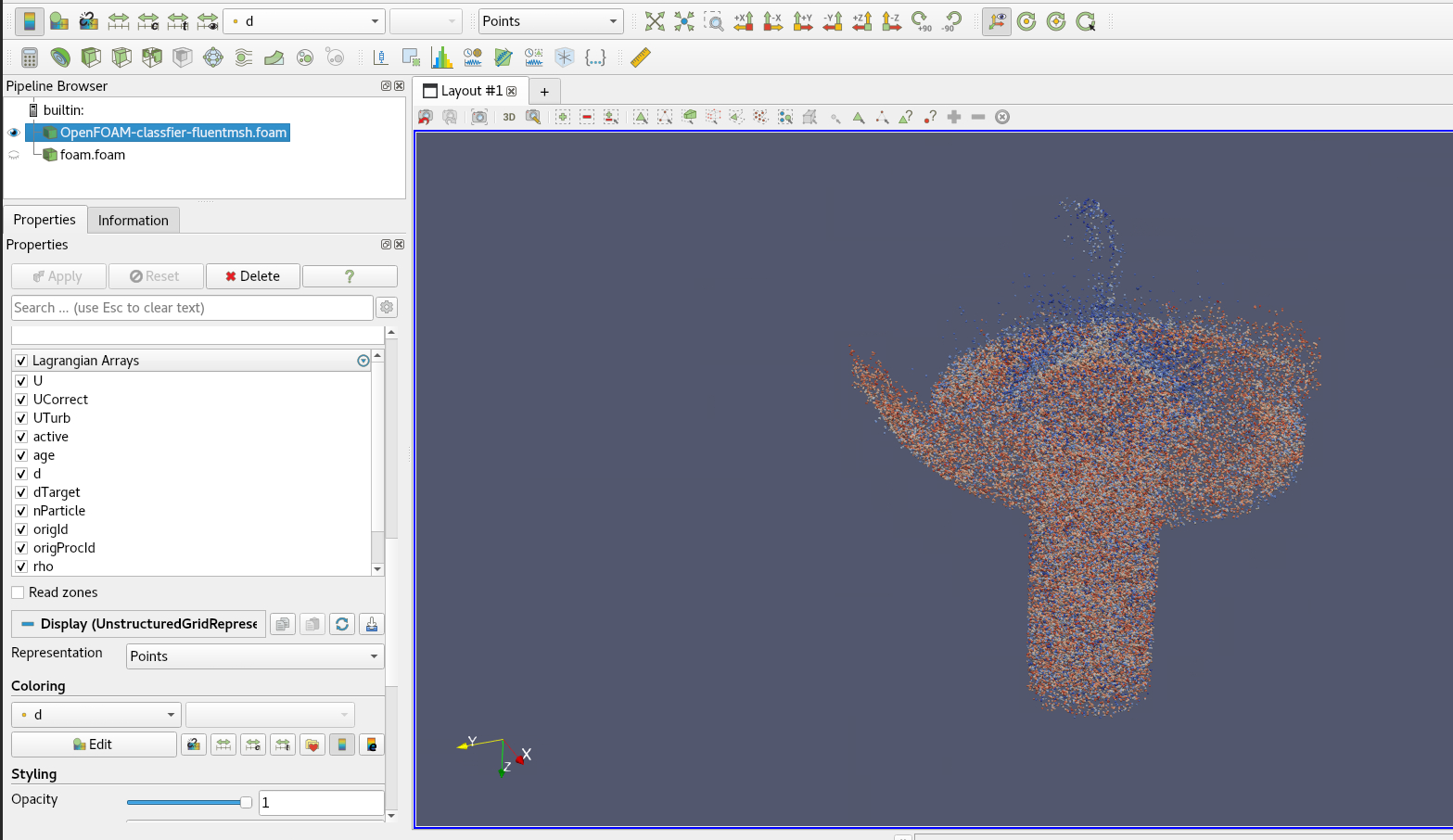

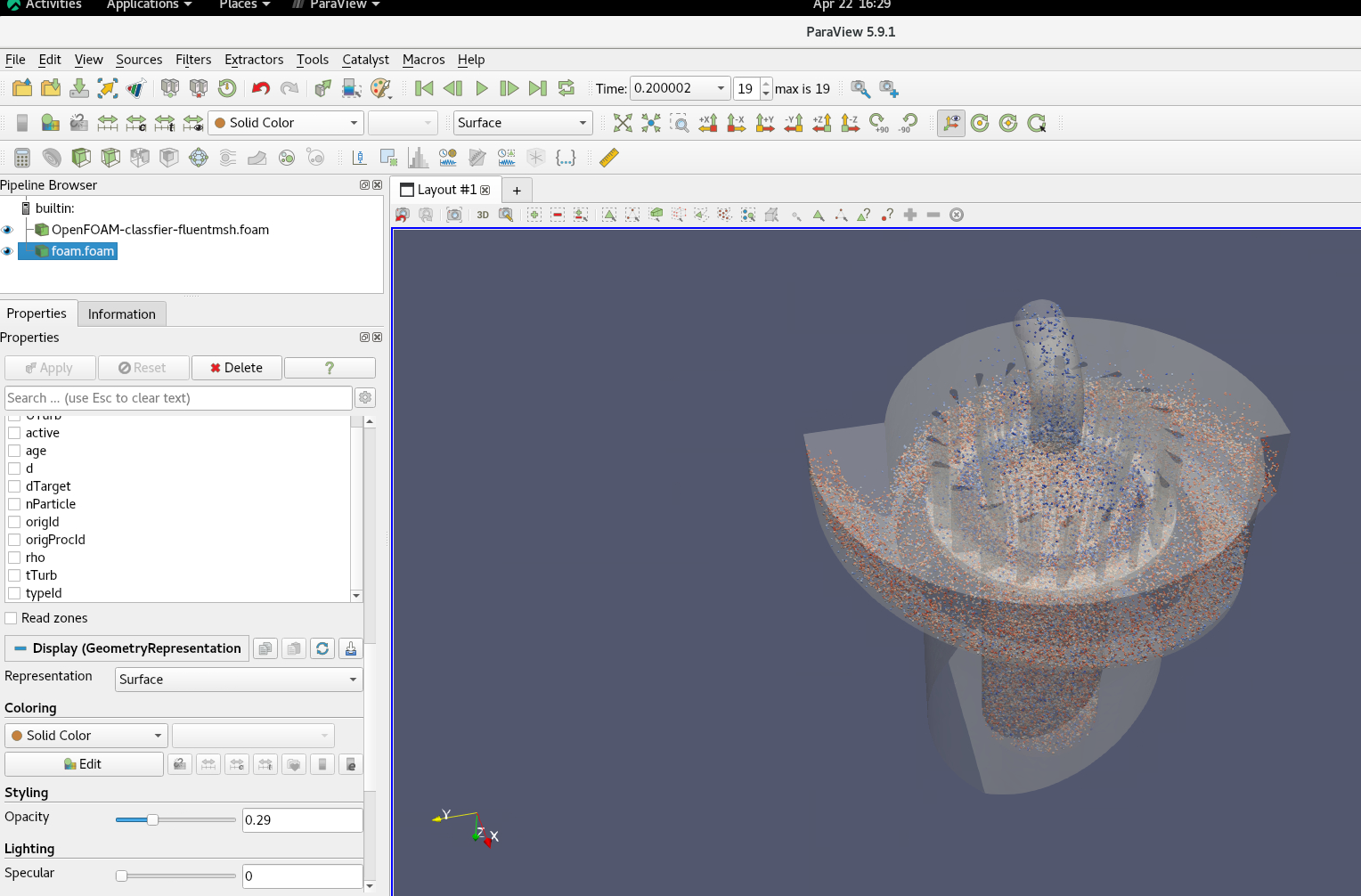

我在使用MPPICDyMFoam模拟颗粒两相流时遇到了一个问题。计算到中间某一步时，颗粒被添加到流场后，程序似乎陷入了无限循环状态，无法继续计算到下一个时间步。（版本号of2406,采用并行32核）

具体表现为：程序成功完成了PIMPLE迭代计算（包括压力方程和速度方程的求解，残差也正常收敛），并显示了连续性误差和执行时间。随后程序进入下一个时间步（Time = 0.206549），正确创建了AMI接口，并开始求解颗粒云（Solving 3-D cloud kinematicCloud）。颗粒注入器也成功添加了29个新的颗粒包（parcels），系统中当前共有57958个颗粒包。

在这一步后，程序就停滞不前，没有任何错误提示，也没有继续进行下一步计算。日志显示的关键参数如下：

最大Courant数约为20
系统中的最大颗粒体积分数为0.153386
系统中的当前质量为0.0159749
平均每个parcel中的实际颗粒数为227453
我怀疑这可能与以下因素有关：

颗粒浓度在某些区域过高导致MPPIC模型难以收敛？
Courant数过大引起数值不稳定？
AMI接口权重不完全匹配（日志中显示有些权重不是1）？
颗粒-颗粒或颗粒-壁面相互作用的处理问题？
颗粒丢失没有被捕捉到，陷入无限循环？

我已尝试观察计算过程中的内存和CPU使用情况，没有发现明显资源耗尽的现象。请问有谁遇到过类似问题或有解决方案建议？是否需要调整特定的模型参数或时间步长控制策略？

Courant Number mean: 0.0772217 max: 20.0091
deltaT = 4.24916e-05
Time = 0.206506

AMI: Creating AMI for source:AMI1 and target:AMI1_slave
AMI: Patch source faces: 240
AMI: Patch target faces: 238
AMI: Patch source sum(weights) min:0.978615 max:1 average:0.998005
AMI: Patch target sum(weights) min:0.934139 max:1 average:0.992771
AMI: Creating AMI for source:AMI2 and target:AMI2_slave
AMI: Patch source faces: 10508
AMI: Patch target faces: 9877
AMI: Patch source sum(weights) min:0.99992 max:1.00033 average:1.00004
AMI: Patch target sum(weights) min:0.999899 max:1.00024 average:1.00004
AMI: Creating AMI for source:AMI3 and target:AMI3_slave
AMI: Patch source faces: 3438
AMI: Patch target faces: 3416
AMI: Patch source sum(weights) min:0.981432 max:1 average:0.999092
AMI: Patch target sum(weights) min:0.981187 max:1 average:0.999103

Solving3-D cloud kinematicCloud

Cloud: kinematicCloud injector: model1
Added 29 new parcels

Cloud: kinematicCloud
Current number of parcels = 57958
Current mass in system = 0.0159749
Linear momentum = (0.000108739 -0.000681819 -0.133831)
|Linear momentum| = 0.133833
Linear kinetic energy = 1.59464
Average particle per parcel = 227453
Injector model1:
- parcels added = 59501
- mass introduced = 0.0163974
Surface film:
- parcels absorbed = 0
- mass absorbed = 0
- parcels ejected = 0
Parcel fate: system (number, mass)
- escape = 1686, 0.000461168
Parcel fate: patch (walls|rotatewall|wall-blade|inlet-airbig|inlet-airsmall) (number, mass)
- escape = 0, 0
- stick = 0, 0
Parcel fate: patch inlet-par (number, mass)
- escape = 0, 0
- stick = 0, 0
Parcel fate: patch outletcoarse (number, mass)
- escape = 0, 0
- stick = 0, 0
Parcel fate: patch outletfine (number, mass)
- escape = 1543, 0.000422535
- stick = 0, 0
Parcel fate: patch (AMI1|AMI1_slave|AMI2|AMI2_slave|AMI3|AMI3_slave) (number, mass)
- escape = 0, 0
- stick = 0, 0
Min cell volume fraction = 0
Max cell volume fraction = 0.153386
Min dense number of parcels = 1

PIMPLE: iteration 1
smoothSolver: Solving for U.airx, Initial residual = 0.000518979, Final residual = 1.41353e-05, No Iterations 1
smoothSolver: Solving for U.airy, Initial residual = 0.000566608, Final residual = 1.61927e-05, No Iterations 1
smoothSolver: Solving for U.airz, Initial residual = 0.000457069, Final residual = 1.44488e-05, No Iterations 1
GAMG: Solving for p, Initial residual = 0.165607, Final residual = 0.00108703, No Iterations 2
GAMG: Solving for p, Initial residual = 0.011492, Final residual = 0.000100387, No Iterations 4
GAMG: Solving for p, Initial residual = 0.00196178, Final residual = 1.24262e-05, No Iterations 5
time step continuity errors : sum local = 2.99461e-08, global = -3.17012e-10, cumulative = 4.8858e-07
GAMG: Solving for p, Initial residual = 0.110414, Final residual = 0.000698195, No Iterations 2
GAMG: Solving for p, Initial residual = 0.00769959, Final residual = 5.49637e-05, No Iterations 5
GAMG: Solving for p, Initial residual = 0.00131523, Final residual = 7.52728e-08, No Iterations 15
time step continuity errors : sum local = 1.22513e-08, global = -1.95327e-10, cumulative = 4.88385e-07
PIMPLE: iteration 2
smoothSolver: Solving for U.airx, Initial residual = 0.000406817, Final residual = 3.40436e-06, No Iterations 3
smoothSolver: Solving for U.airy, Initial residual = 0.000448481, Final residual = 4.08898e-06, No Iterations 3
smoothSolver: Solving for U.airz, Initial residual = 0.000370139, Final residual = 4.3305e-06, No Iterations 3
GAMG: Solving for p, Initial residual = 0.0605394, Final residual = 0.000293902, No Iterations 3
GAMG: Solving for p, Initial residual = 0.00610706, Final residual = 3.71595e-05, No Iterations 4
GAMG: Solving for p, Initial residual = 0.000910397, Final residual = 6.90977e-06, No Iterations 4
time step continuity errors : sum local = 2.28203e-08, global = -2.98262e-10, cumulative = 4.88087e-07
GAMG: Solving for p, Initial residual = 0.00789404, Final residual = 6.29906e-05, No Iterations 3
GAMG: Solving for p, Initial residual = 0.00173749, Final residual = 1.36789e-05, No Iterations 3
GAMG: Solving for p, Initial residual = 0.000208345, Final residual = 7.866e-08, No Iterations 10
time step continuity errors : sum local = 1.2266e-08, global = -1.9661e-10, cumulative = 4.8789e-07
smoothSolver: Solving for k.air, Initial residual = 0.00056457, Final residual = 3.34182e-06, No Iterations 3
ExecutionTime = 2340.61 s ClockTime = 2357 s

Courant Number mean: 0.077187 max: 20.0223
deltaT = 4.24444e-05
Time = 0.206549

AMI: Creating AMI for source:AMI1 and target:AMI1_slave
AMI: Patch source faces: 240
AMI: Patch target faces: 238
AMI: Patch source sum(weights) min:0.978606 max:1 average:0.998006
AMI: Patch target sum(weights) min:0.93414 max:1 average:0.992772
AMI: Creating AMI for source:AMI2 and target:AMI2_slave
AMI: Patch source faces: 10508
AMI: Patch target faces: 9877
AMI: Patch source sum(weights) min:0.999918 max:1.00033 average:1.00004
AMI: Patch target sum(weights) min:0.999928 max:1.00024 average:1.00004
AMI: Creating AMI for source:AMI3 and target:AMI3_slave
AMI: Patch source faces: 3438
AMI: Patch target faces: 3416
AMI: Patch source sum(weights) min:0.981457 max:1 average:0.99909
AMI: Patch target sum(weights) min:0.981189 max:1 average:0.999102

Solving3-D cloud kinematicCloud

Cloud: kinematicCloud injector: model1
Added 29 new parcels

余

我也遇到一模一样的情况，请问解决了吗

余

目前用Gerris和Basilisk模拟气泡和雾化研究的人越来越多，可是中国网站上的资料太少了…………

余

http://basilisk.fr/src/examples/bubble.c
希望对你有用

余

请问大家，明年想去国外联培一短时间，目前从事油气多相浮射流的研究，很想找一个有做PBM传统的课题组，求介绍，谢谢！

余

@Mikasa 同志你会吗，能指点迷津吗，谢谢~~

余

气泡被水带着一直往下跑，而不会上升…………

余

余

VOF模型中使用上下周期性边界时，应该加一个反向的重力加速度，不然水就自由落体了，请问这个体力（bodyforce）的源项该怎么加，谢谢!，（不想用udf文件)

替代文字

余

@yhdthu 我的算例很简单

blocks
(
    hex (0 1 2 3 4 5 6 7) (160 320 160) simpleGrading (1 1 1)
);

余

@yhdthu 在边界处局部加密吗

余

@YHDTHU 请问一下这个可能是由于MULES算法的原因吗，导致在周期性边界处，不能收敛

余

@asininno 我的权限不够…………你加我吧（qq：768620698）
