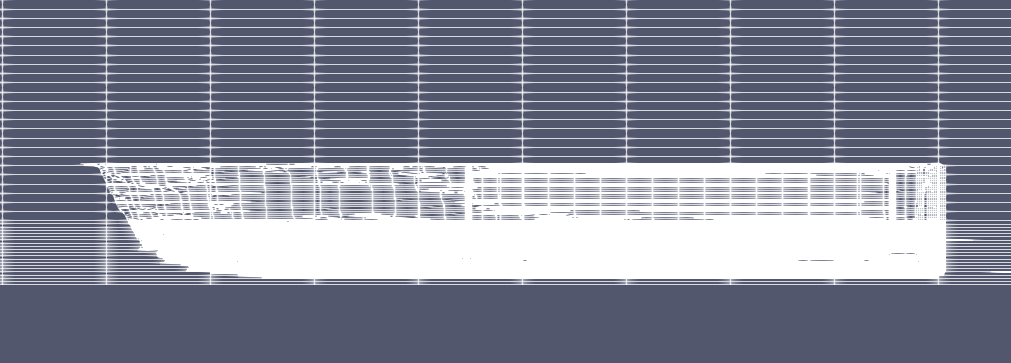

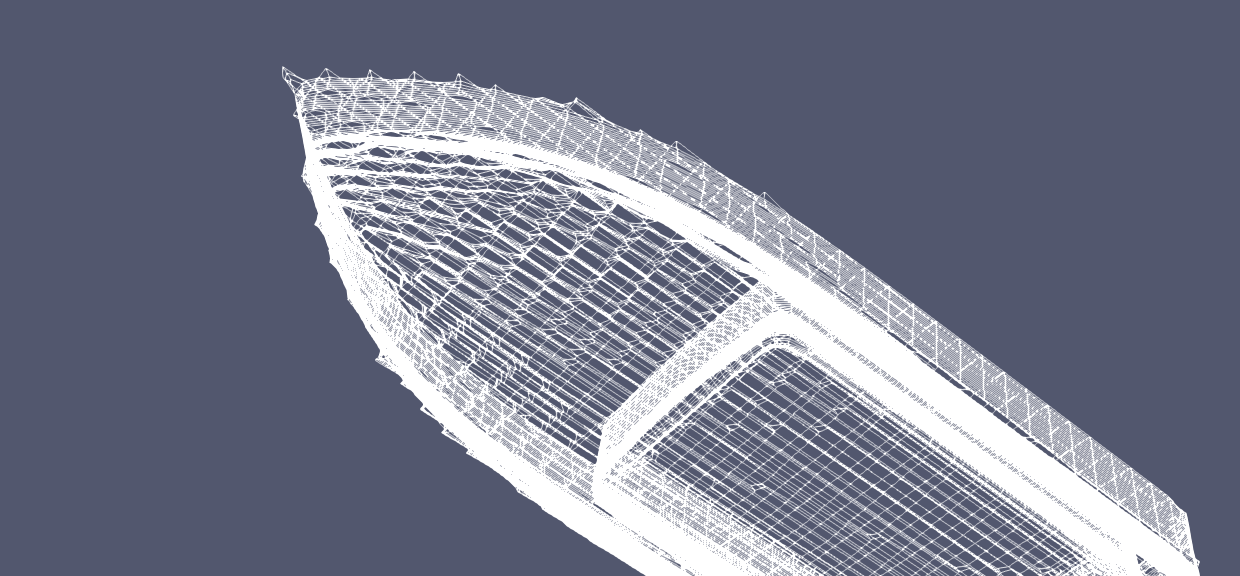

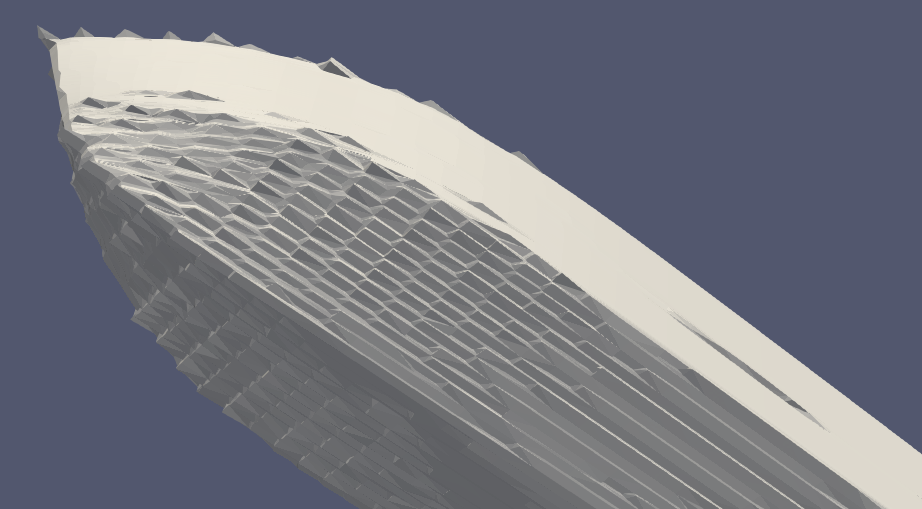

各位好，我现在设想一个工况是在水深非常浅，同时水深与船舶吃水非常小（大约1.2）的情况，在设置重叠部分也即船舶部分网格时，blockmesh需要画的比较小，底部与船舶底部很接近，这就造成了snappyhexmesh后船舶下部的网格质量很差，请问有没有什么办法或者思路来改善网格质量呢，如有相似问题的朋友欢迎讨论，谢谢!

@学流体的小明 好的，非常感谢解答

@学流体的小明 好的，感谢帮助，还想问一个问题是我在设置自由液面的时候，设置的setfields中的液面坐标z为0，我在paraview中后处理取alphawater的等值面，也即为0.5，发现等值面的纵坐标不是0而比0高一些，这是什么原因导致的呢？感谢

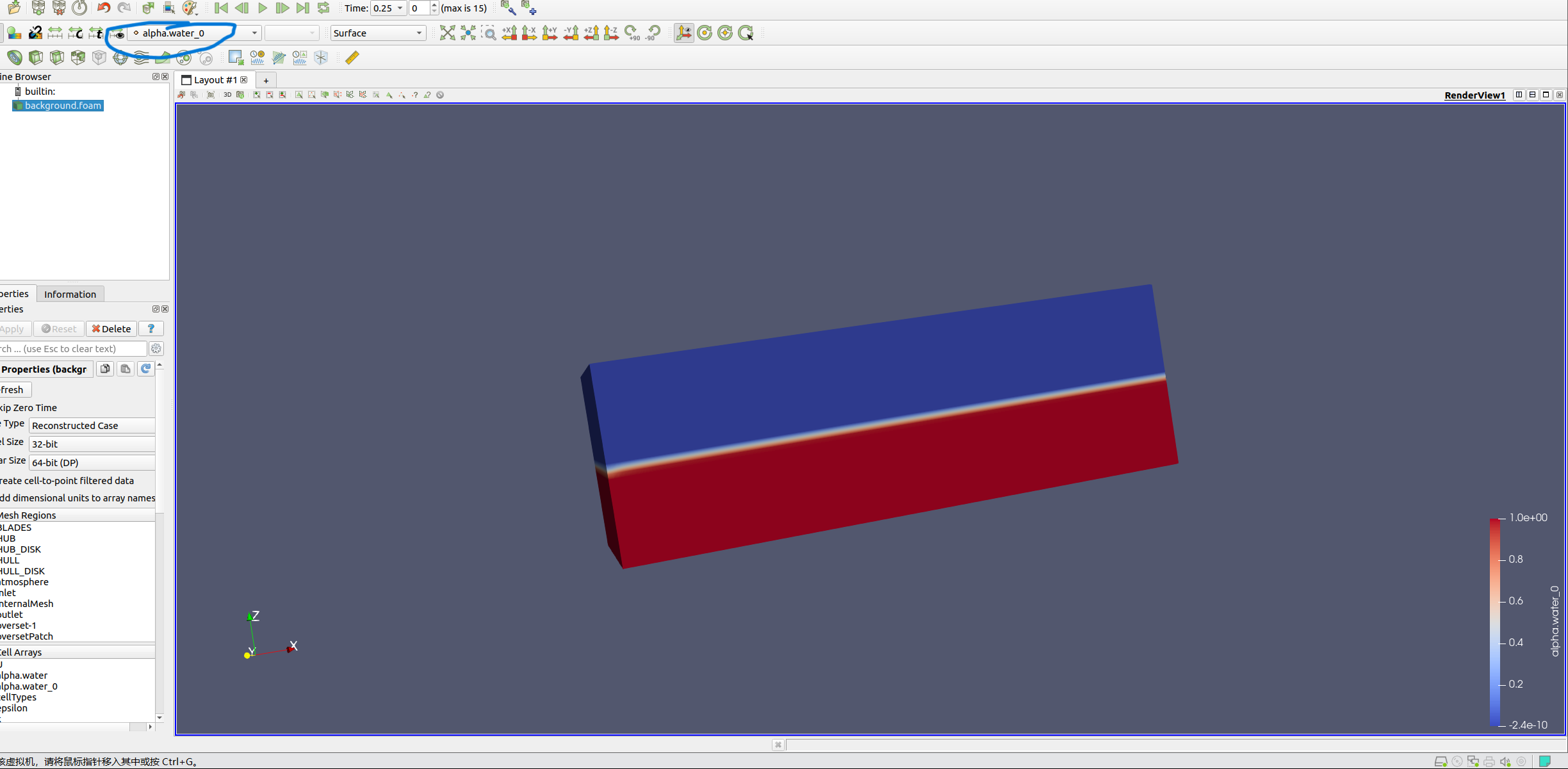

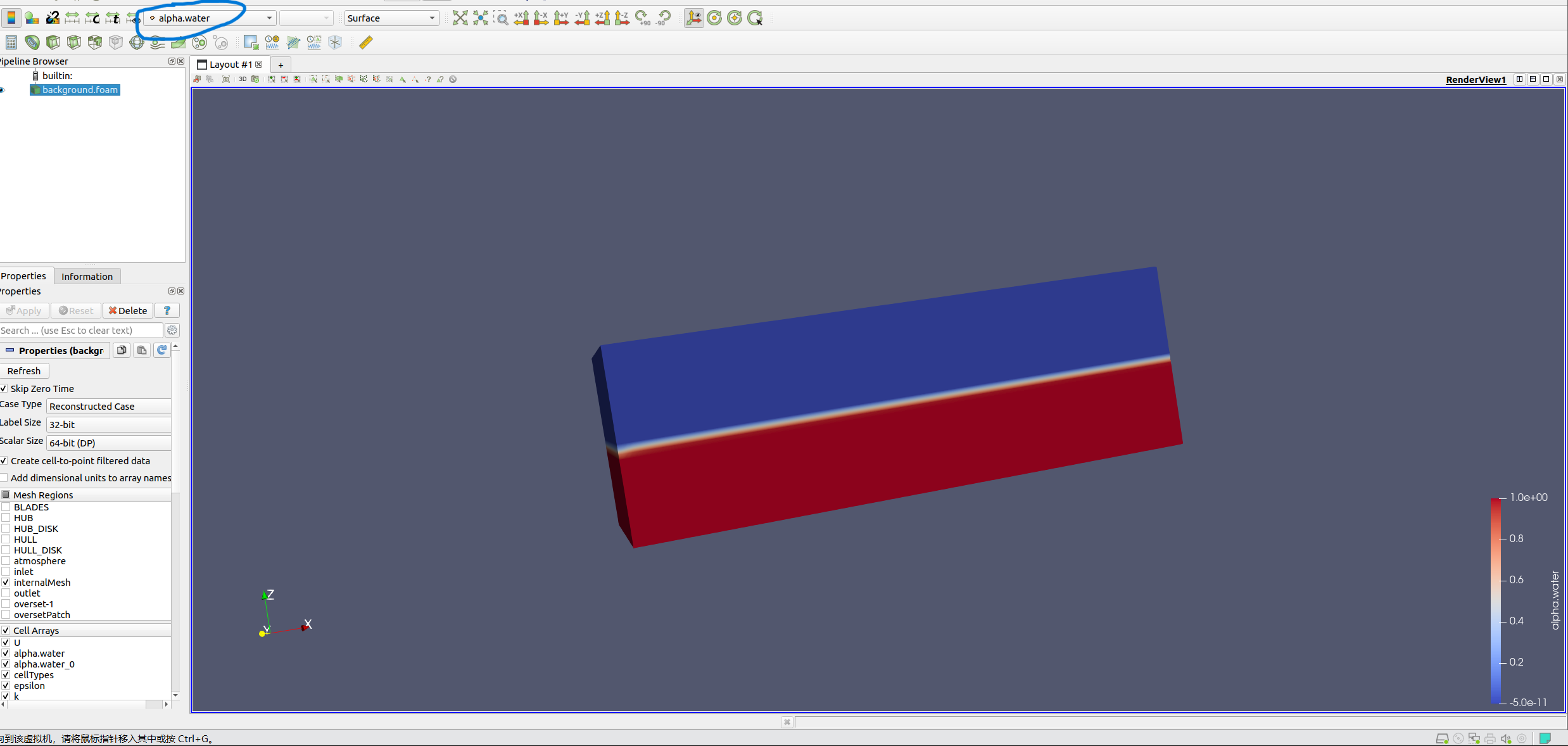

请问一下有没有熟知overinterdymfoam中rigidbodyhull案例的朋友，这个案例运行后产生的alphawater和alphawater_0两者有什么不同，感谢!

您好，我也在研究topset和refinemesh的问题，您知道在blockmesh生成一个梯形（具有斜面）的网格时，使用refinemesh会出现报错是什么原因吗？

@hachikoi 注意到了，似乎在螺旋桨与船连接处存在了一个disk薄片，

@wangwang 谢谢，这个force有可能是螺旋桨给予船舶的推力吗

@wangwang 在 ofv2212版本里的rigidbodyhull案例的一些疑问 中说：

            type        externalForce;
            body        hull;
            location    (-3.386 0 0.21);
            force       table
            (
                (0    (500 0 0))
                (10   (2000 0 0))
                (20   (2000 0 0))

看起来像是这个table起的作用

下方的force table下的参数是怎样的运行逻辑呢

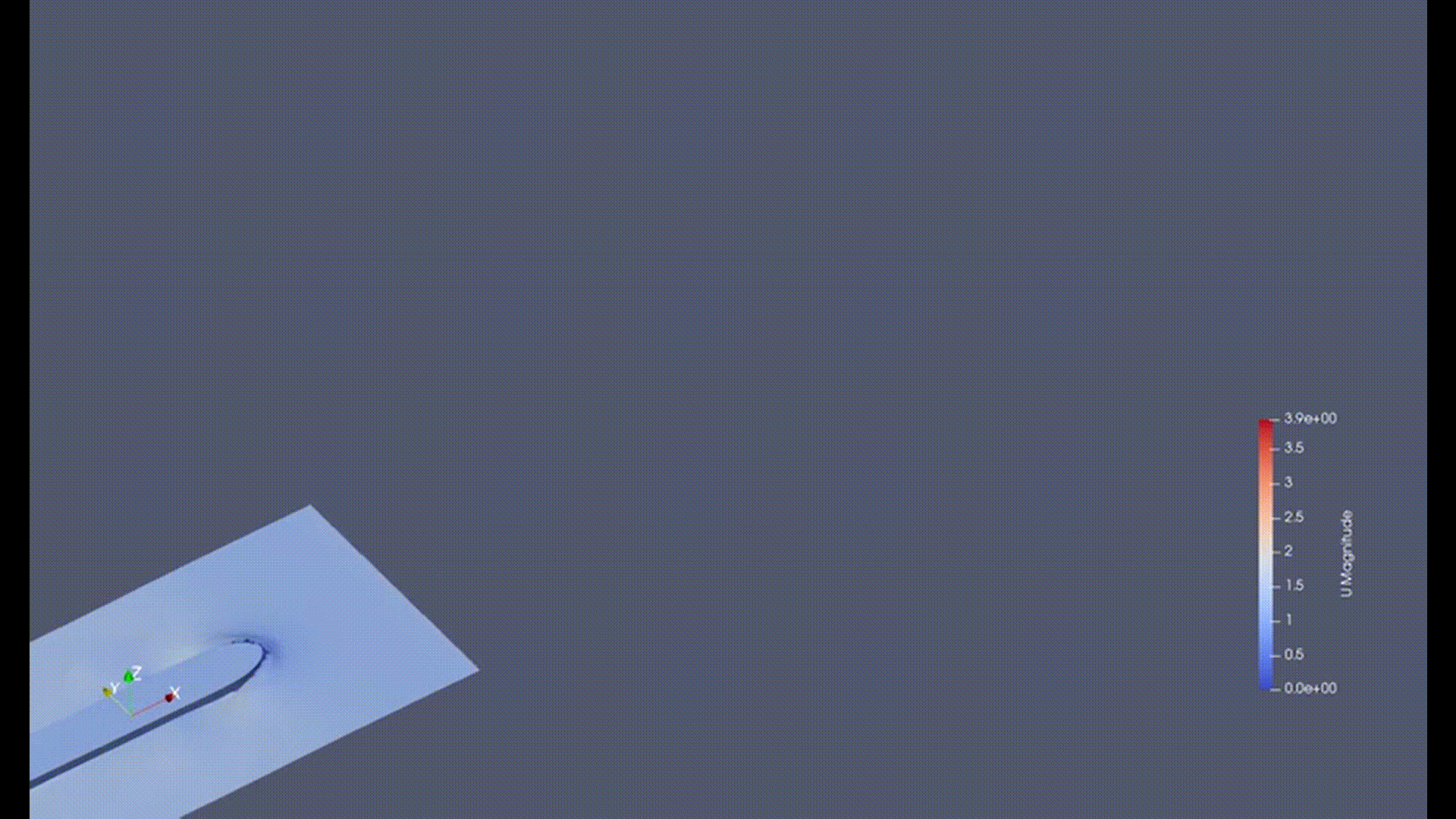

在verInterPhaseChangeDyMFoam的rigidbodyhull这个案例里面，移动的船速是怎么确定的，或者是在dynamicmeshdict中给了船舶一个推力让船动起来，这个案例也不像dtchull里面给了流场一个入射速度，以下是这个案例的U和dynamicmeshdict
U:
dimensions [0 1 -1 0 0 0 0];

internalField uniform (0 0 0);

boundaryField
{
#includeEtc "caseDicts/setConstraintTypes"

"(BLADES|HUB_DISK|HUB|HUB_COVER|HULL*.*)"
{
    type            movingWallVelocity;
    value           uniform (0 0 0);
}

inlet
{
    type            fixedValue;
    value           $internalField;
}

outlet
{
    type            inletOutlet;
    value           uniform (0 0 0);
    inletValue      uniform (0 0 0 );
}

"(atmosphere)"
{
    type            pressureInletOutletVelocity;
    value           $internalField;
}

"(overset-1|oversetPatch)"
{
    type           overset;
}

}

dynamicmeshdict如下：
dynamicFvMesh dynamicOversetFvMesh;

solvers
{
VF
{
motionSolverLibs (libfvMotionSolvers);
motionSolver solidBody;
solidBodyMotionFunction drivenLinearMotion;
cellSet c0;
cOfGdisplacement CofG;
}

boat_propeller
{
    motionSolverLibs    (librigidBodyMeshMotion);
    motionSolver         rigidBodyMotion;

    report              on;
    cellSet             cHullProp;
    cOfGdisplacement    CofG;
    bodyIdCofG      1;

    solver
    {
        type Newmark;
    }

    accelerationRelaxation 0.8;
    accelerationDamping    0.9;
    nIter   3;

    bodies
    {
        hull
        {
            type            rigidBody;
            parent          root;
            mass            2787;

            centreOfMass     (0.178 0 0.3323);
            inertia         (564 0 0 8535 0 8535);
            // Transformation tensor and centre of rotation
            transform       (1 0 0 0 1 0 0 0 1)  (0.178 0 0.3323);
            joint
            {
                type            composite;

                joints
                (
                    {
                        type Pxyz;
                    }
                    {
                        type Ry;
                    }
                );
            }
            patches
            (
                HULL
                HULL_DISK
            );
            innerDistance   100;
            outerDistance   200;
        }
        propeller
        {
            type            rigidBody;
            parent          hull;
            centreOfMass    (-3.405396 -0.000044 0.129544);
            mass            0.3;
            transform       (1 0 0 0 1 0 0 0 1) (-3.583 -0.000044 -0.202706);
            inertia         (0.000556833 0 0 0.36905863 0 0.36858374);
            patches
            (
                BLADES
                HUB
                HUB_DISK
            );
            innerDistance   100;
            outerDistance   200;
            joint
            {
                type        Rx;
            }
        }
    }
    restraints
    {
        force
        {
            type        externalForce;
            body        hull;
            location    (-3.386 0 0.21);
            force       table
            (
                (0    (500 0 0))
                (10   (2000 0 0))
                (20   (2000 0 0))
            );
        }
    }
}

}
有了解这个案例的朋友希望帮忙解读以下，非常感谢！

各位好，我是一名of新手，请问要模拟一艘船舶在静水中运动，使用重叠网格或者动网格可以实现么，interfoam中的dtchull是设置流场速度让船舶相对静止吗，如果要让流场没有入流速度而让船匀速直线运动要如何实现呢 ，有没有相似的案案例可以参考呢，非常感谢
