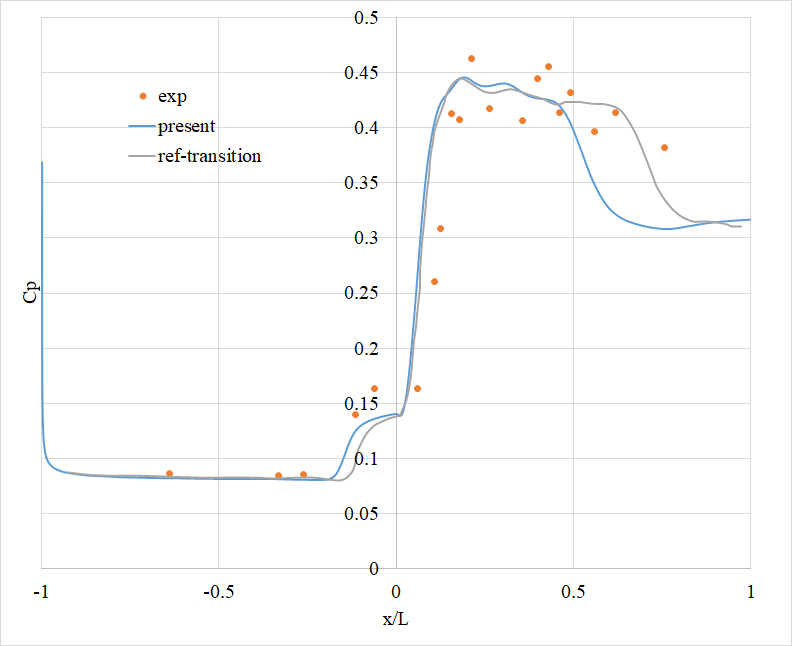

更新下计算对比结果，目前能算出分离，不过分离位置跟文献还有差异

QuietCheng

@dzw05 感谢回复！网格按照文献的，他提供的y+范围是0.01-0.5，我取得的是0.3；流向网格倒没有怎么关注，流向最小长度取的跟法向一样的；格式也是照着文献的，应该是FLUENT密度基默认的方法，Roe-FDS方法，空间离散是二阶迎风。最新的计算结果能算出分离（可能之前没有算收敛），不过位置还是有点差异。

QuietCheng

@东岳感谢回复，A Numerical Research on a Compressibility-correlated Langtry’s
Transition Model for Double Wedge Boundary Layer Flows，https://doi.org/10.1016/S1000-9361(11)60030-7。
昨晚上延长了计算时间（courant number0.5，迭代了大概2万多步阻力系数基本收敛；文献里面是8000步，CFL数最大6）居然就出现了分离了（结果另附）。难道是因为之前没收敛么？但是按照文献中，监测摩阻系数已经出现了好几步迭代数值不变的情况了，这个时候还不能判断为收敛吗？

QuietCheng

本人在利用FLUENT做超声速双压缩拐角流动分离算例，按照文献给的条件求解时，居然没算出来拐角处的分离

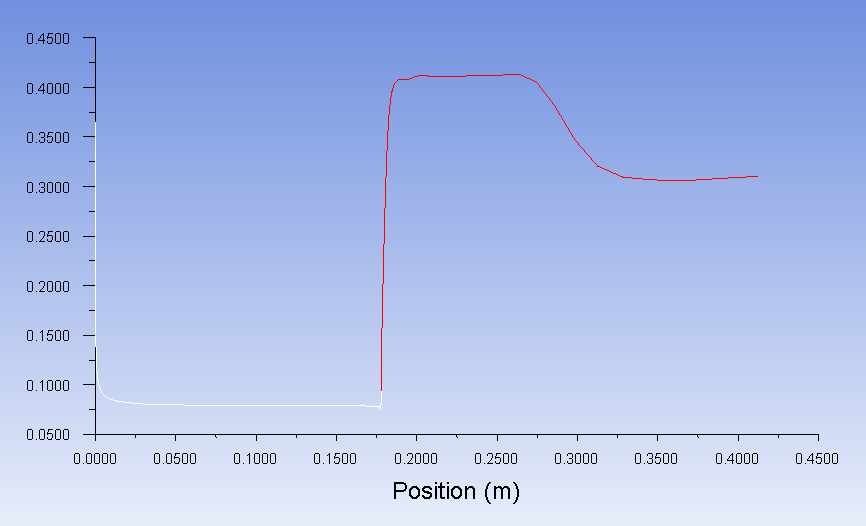

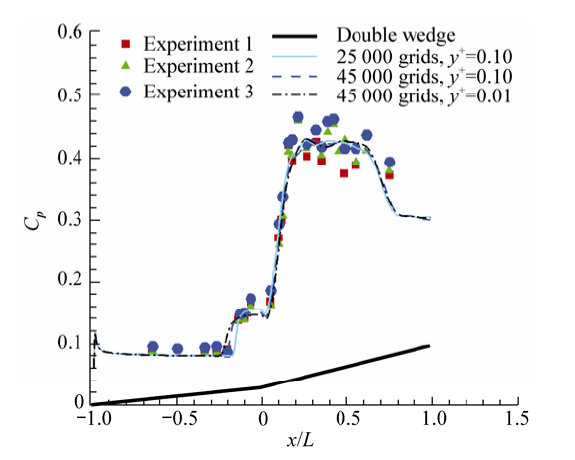

无论是层流模拟还是转捩模型，都没有分离出现，壁面压力和文献完全不一样。如下图1为文献壁面压力分布，2为自己计算的压力分布。

不知各位知道是什么原因么？谢谢大家

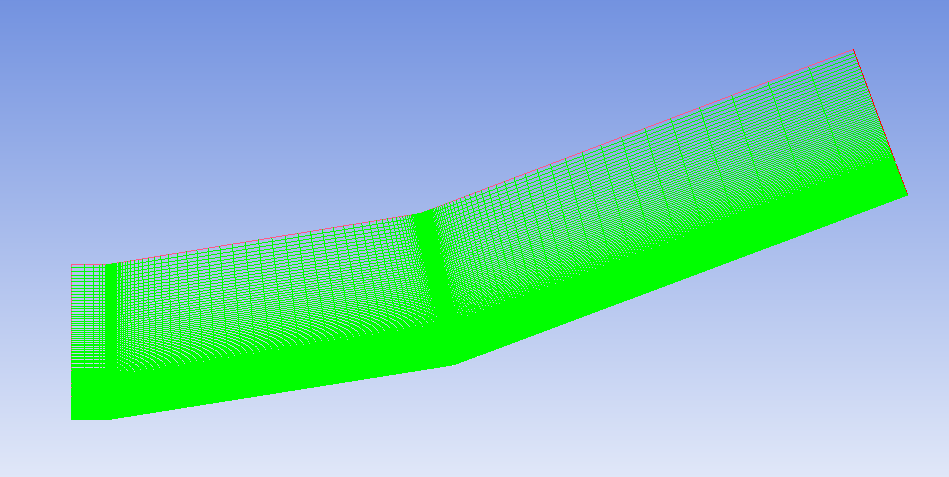

再贴上网格

QuietCheng

自己顶一下这个帖子
这段时间又重复看了文献，发现暂时能够写其中一个DEFINE_TRANS_RETHETA的UDF，源代码如下：

#include "udf.h"
#include "mem.h"

DEFINE_TRANS_RETHETA_T(user_Re_thetat, c, t)
{
	/*变量定义（通过变量宏文件获取具体流场参数）*/

	real Re_thetat;          //当地转捩雷诺数（迭代求解）Rethetat = F(Tu)*F(lamda_theta)
	//当地湍流度定义
	real FTu;                 //F(Tu)
	real Tu;                 //当地湍流度
	real TKE = C_K(c,t);       //湍动能  C_K(c,t)
	real U = C_VMAG2(c,t);   //当地速率
//  real U = sqrt(C_U(c,t)*C_U(c,t)+C_V(c,t)*C_V(c,t)+C_W(c,t)*C_W(c,t));


	//当地压力因子定义
	real Flamda_theta;        //F(lamda_theta)
	real lamda_theta0;        //压力梯度因子
	real lamda_theta1;        //压力梯度因子
	real K;                 //加速因子
//  real theta;              //当地动量厚度（迭代求解）
	real miu;               //运动学粘性系数 v = u/rou


	real dUdx;              //速率沿不同方向导数（dUds,dUdx,dUdy,dUdz）
	real dUdy;
	real dUdz;
	real dUds;

	//变量求解

	//首先获取基本流体参数比如速度、湍动能、倒数等，再计算相关参数

	dUdx = 0.5*pow(U*U,-0.5)*(2.0*C_U(c,t)*C_DUDX(c,t)+2.0*C_V(c,t)*C_DUDX(c,t)+2.0*C_W(c,t)*C_DUDX(c,t));
	dUdy = 0.5*pow(U*U,-0.5)*(2.0*C_U(c,t)*C_DUDY(c,t)+2.0*C_V(c,t)*C_DUDY(c,t)+2.0*C_W(c,t)*C_DUDY(c,t));
	dUdz = 0.5*pow(U*U,-0.5)*(2.0*C_U(c,t)*C_DUDZ(c,t)+2.0*C_V(c,t)*C_DUDZ(c,t)+2.0*C_W(c,t)*C_DUDZ(c,t));
	dUds = (C_U(c,t)/U)*dUdx+(C_V(c,t)/U)*dUdy+(C_W(c,t)/U)*dUdz;

	miu = pow(C_T(c,t)/288.15,1.5)*(288.15+110.4)/(C_T(c,t)+110.4)*1.4607*pow(10.0,-5.0)/C_R(c,t);   //计算运动学粘性系数
	K = miu/(U*U)*dUds;	                                                                             //计算加速因子
	Tu = 100.0*sqrt(2.0*TKE/3.0)/U;                                                                  //计算湍流度


	//迭代求解theta
	lamda_theta0 = 0;
	lamda_theta1 = 0;
	do
	{
		lamda_theta0 = lamda_theta1;
		/***********************求Re_thetat********/
		if(Tu > 1.3)
		{
			FTu = 331.5*pow((Tu-0.5658),-0.671);
		}
           else
		{
			FTu = 1173.51-589.428*Tu+0.2196/(Tu*Tu);
		}
		if(lamda_theta0 > 0)
		{
			Flamda_theta = (1.0+0.275*(1.0-exp(-35.0*lamda_theta0))*exp(-2.0*Tu));
		}
		else
		{
			Flamda_theta = (1.0+(12.986*lamda_theta0+123.66*(lamda_theta0*lamda_theta0)+405.689*pow(lamda_theta0,3.0))*exp(-pow((Tu/1.5),1.5)));
		}
		Re_thetat = FTu*Flamda_theta;
		/******************************************/

	    lamda_theta1 = (Re_thetat*Re_thetat)*K;

	} while(fabs(lamda_theta1-lamda_theta0) < 0.01)

    return Re_thetat;
}

但是在FLUENT里面interpreted的时候报错

这里75、76就是最后两行，返回值和右括号。
请教一下大家

QuietCheng

在FLUENT中使用tansiton SST转捩模型时，可以对Re_theta, Flength 和 Re_theta_c三个参数使用UDF进行修改，1.FLUENT在这个转捩模型的UDF接口中只提供了这三个参数对应的接口，如下图

UDF manual中也对这一部分设置了对应的例子，如下：

#include "udf.h"

DEFINE_TRANS_FLENGTH(user_Flength, c, t)
{
  real Flength = 31.468;

  return Flength;
}

DEFINE_TRANS_RETHETA_C(user_Re_thetac, c, t)
{
  real Re_thetac = 176.396;

  return Re_thetac;
}

DEFINE_TRANS_RETHETA_T(user_Re_thetat, c, t)
{
  real Re_thetat = 210;

  return Re_thetat;
}

但是在实际文献中，这三个参数是和另一个参数Re_thetat_ba相关。比如：

而这个参数是通过一个输运方程求解(转捩模型内嵌)。
所以需要在上述UDF代码中求解参数应该是要调用Re_thetat_ba，这个参数具体信息我又不知道，因此不知道怎么写这个UDF。
求教一下有做过的或者类似经历的大神，不甚感激
