@Calf-Z-DNS 你好，看到你提的这个问题，请问你解决了吗？
我也想计算整个流动区域近壁面好几层网格的yPlus，而不是仅仅贴壁面的一层网格的yPlus，暂时我看到的wallShearStress和yPlus的计算都是贴壁面一层的值；
或者像东岳老师的示例代码那样直接给定了不变的uTau，而其实2维流动中，沿着流线方向uTau是变化的，所以我觉得比较复杂的是，怎么用某一壁面网格上的wallShearStress（或uTau）确定 对应法线方向上的多层网格yPlus，这个对应关系不知道如何寻找。
希望我表达清楚了，非常感谢！

@小火人 帖子看起来比较老了，我想请教下 对于您这个case，周围空气的进出口边界条件如何设置呢？特别关心的是压力边界条件，totalPressure吗？因为我使用totalPressure设置后结果不准确也不稳定，谢谢

@疏影横斜水清浅
谢谢回复，是的，预计和你问题一样的，我正在重新检查代码，编译器不报错的话，只能一行行自己排查吗？

@疏影横斜水清浅
请问最后找到具体问题了吗？是代码还存在问题吗？我也遇到了一样的问题，wmake libso成功，但无法load，谢谢

@李东岳 谢谢老师回复。
那我如果想要坐标转换边界条件，比如，已知local坐标系下的值，想转换成global坐标系下，方便给定openfoam的边界值，openfoam里有可以直接利用的tools吗？

@李东岳
李老师，因为近壁面区域的控制方程如下：

where the coordinate y is understood to be the direction normal to the wall (local coordinates)

也就是说，这个控制方程是建立于local坐标系下，所以下一步是该怎么转换成global坐标系下的求解？控制方程形如boundaryFoam，但boundaryFoam的应用，找到的都是global坐标与local坐标系一致的情况。

@李东岳 感谢回复
不考虑重力的，只考虑坐标变换

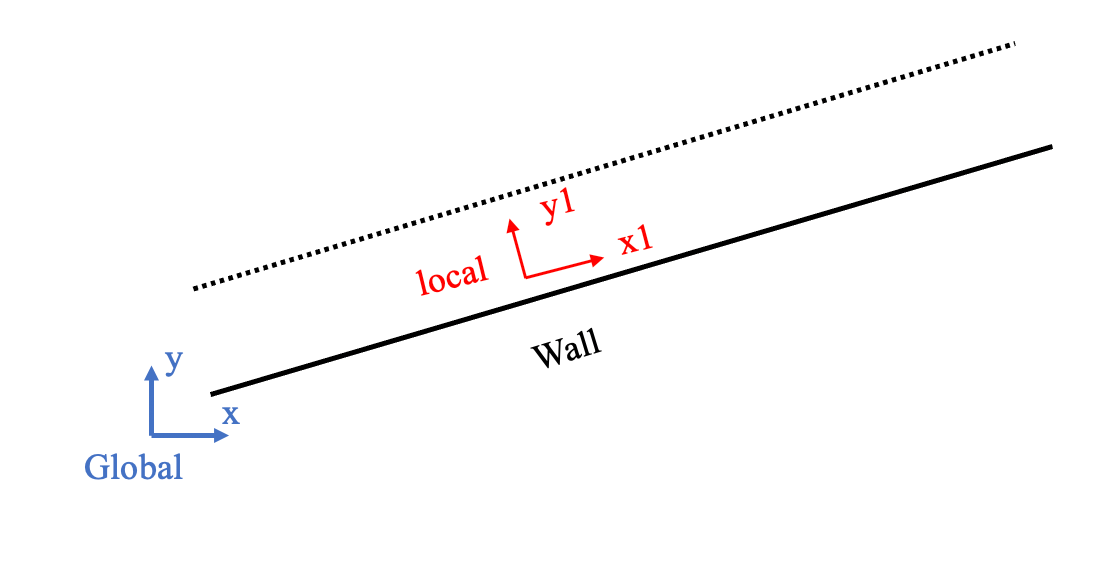

OpenFOAM中边界条件以及solvers求解 默认是全局坐标，即 cartesian coordinates。如果是这样，那么作为1-D solver的boundaryFoam求解倾斜壁面流动时，应该依然采用global坐标系，而不是 local坐标系（水平于wall 的x1 和 垂直于wall的y1）。
但从物理上分析，应采用local坐标系下简化的边界层方程求解这种近似1-D的流动，所以问题是：怎么转换boundaryFoam的求解坐标呢？以及给定倾斜流动的边界条件时应该按照global指定？或许我思路错了，烦请解答。

@李东岳 感谢李老师的快速回复。
不过我还是不太确定，尝试了以下语句：

label patchID = this->mesh_.boundaryMesh().findPatchID("A_to_B");
fvPatch& patch = this->mesh_.boundaryMesh()[patchID];

编译报错如下：

error: type 'Foam::fvPatch' does not provide a call operator
          refCast<const mappedPatchBase>(patch().patch());

该如何解决呢？网上查了半天没有类似的问题。

如题，请问如何在multiRegion case中，获取coupled interface边界上信息，比如速度的梯度snGrad，来计算湍流模型中的turbulent viscosity？
已知在一些coupled的边界条件中，如turbulentTemperatureCoupledBaffleMixedFvPatchScalarField.C，
我们可以采用

// Get the coupling information from the mappedPatchBase
const mappedPatchBase& mpp =
    refCast<const mappedPatchBase>(patch().patch());
const polyMesh& nbrMesh = mpp.sampleMesh();

但问题是 在湍流模型中计算turbulent viscosity的correctNut( )，也需要调用nbrMesh来获取隔壁信息，该怎么定义patch( )呢？(边界条件中不需要额外定义patch() )，谢谢！

再次感谢回复。
这样确实可以取得pressure field并进一步可求grad(p)，对于simpleFoam or pimpleFoam是没问题的。
但，对于boundaryFoam，pressure不是通过pEqn求解，i.e. 没有在mesh上定义pressure field，仅如下这样定义还可以获取gradP的值吗？

dimensionedVector gradP
(
    "gradP",
    dimensionSet(0, 1, -2, 0, 0),
    Zero
);

谢谢李老师的回复 @李东岳 。
边界类型没问题，但我不知道-- 怎么通过语句获取这个已经定义在solver里的gradP？
比如：想要在边界条件中，获得速度U，可以通过以下语句来获得：

volVectorField& U =
         const_cast<volVectorField&>(mesh.lookupObject<volVectorField>("U"));

但这是因为U定义在mesh上，对于gradP这种变量的获取，我有些迷茫。

问题：如何在自定义边界条件中获取solver里定义的某一个参数？
举例：boundaryFoam中定义了pressure gradient ： gradP如下，

dimensionedVector gradP
(
    "gradP",
    dimensionSet(0, 1, -2, 0, 0),
    Zero
);

因为这个gradP每步更新，如下

gradP += (Ubar - UbarStar)/(1.0/UEqn.A())().weightedAverage(mesh.V());

我需要在自定义边界条件中获取gradP进行计算，不知具体如何操作？

谢谢大家！

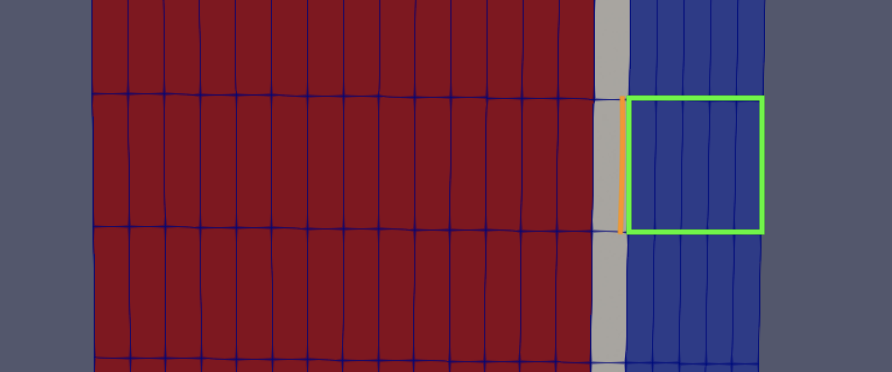

@cfd_上弦月 谢谢回复，有道理，但因为是非均匀网格，即越靠近壁面越密集，我其实想要获取上图中绿色区域内每个网格的高度，（假设长度都是一致的），用于高度方向的积分运算。

@xpqiu 您好，请问可以发我一份完整版吗？邮箱 lyushiyu@163.com，谢谢

谢谢回复，我进一步解释一下，拿你的图来举例，当我设置橘黄色interface边界（介于zone 1 和zone 2）时，我想获取绿色方框内的网格中心处的物理信息，比如速度，他们的特点是这一系列网格垂直于我想要设置interface面，不知该怎么写程序。

你好，我暂时不清楚你的问题，不好意思，不过想提一个类似的问题，我的case也有两个cellZone，想问在设置边界的时候可以提取出某一个cellZone里normal方向的所有网格信息吗？谢谢

请问可以在运行过程中，即 边界运算里面提取y方向上一条线的网格中心信息（速度之类的），谢谢

Hi，东岳大佬，请教下openfoam里可以实现分区网格计算，比如两个分区，并设置interface boundary condition来coupling这两个区域吗？如果可以，麻烦给点思路，谢谢。
我暂时想到的只有fluid-solid interaction，即FSI toolbox in Foam-extend，改写solid domain为fluid-fluid interaction，来实现，不过有些繁琐了。

BR，
Shiyu
