各位带佬好 我最近想用tecplot软件截取二维平面中红色框框的那一部分出来可视化，但是我不知道该怎么操作，求各位大神指点一二:

各位带佬大家好，小弟最近在做一个雷诺数为3900的圆柱绕流。看到文献中有取圆柱后面一条线上的点做能谱分析的。

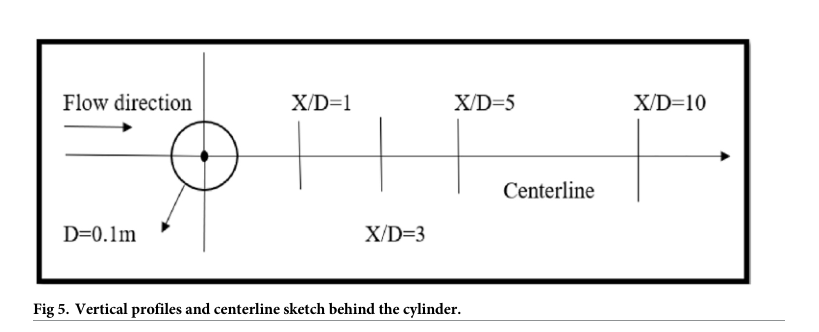

(如取下图X/D=5;或X/D=10处的一条直线上的点的速度取平均值)

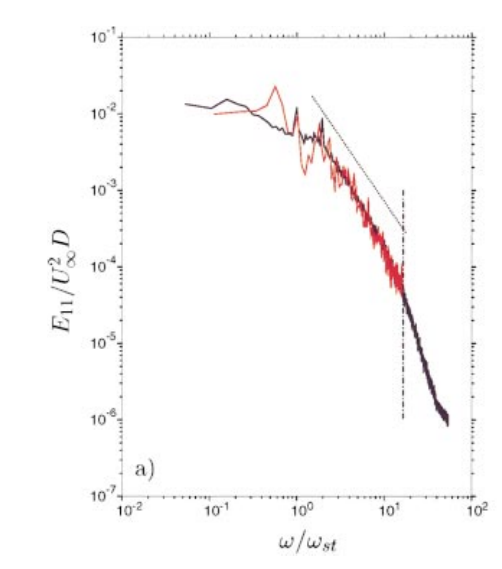

最后得出了这样子的一维能谱图

小弟对该图片的横坐标和纵坐标表达的含义都不是很清楚。只知道在红色部分区域好像是符合湍流的-5/3幂律关系。所以想向各位带佬请教该图片横、纵坐标代表的含义，以及制作的方法。

各位大佬下午好，我最近在跑一个微流道的圆柱绕流，网格尺寸非常小，然后计算的时间步长选取的也比较小，一个时间步长是5e-5，存储时间为0.5秒存储一次，当时在存储的时候会有小数点后几位出现，各位大佬有知道这是什么原因导致的吗

@李东岳 好的，谢谢 我已经找到对应的黏弹性算例了。

大家好，本人CFD小菜鸡一枚 ，想问一下各位大佬，在open foam-6的tutorials中有黏弹流体的算例吗？我导师最近叫我搞这个

您好 ，我最近也是想提取壁面的剪切应力，方便分享一下这个wallhearStress怎么使用吗?这个有具体的操作案例吗？

@wangfei9088 好的，谢谢你

各位前辈大家好，我最近在做一个三维的圆柱绕流，我用ICEM划分好网格导入到openfoam之后对边界条件进行了修改，主要修改的内容就是想将顶面和底面设置成周期边界类型。具体情况如下图所示。当时在修改之后checkMesh出现下面的错误，有大佬知道是咋回事的嘛？

@bingningmeng45 你好，请问您做圆柱绕流划分网格的话，要满足什么样的条件才是DNS啊

各位带佬上午好！
小弟最近在做一个二维圆柱绕流的算例，现在想绕着二维圆柱一圈提取数据，就是提取圆柱表面360°的数据，如上图的X轴所示，纵坐标提取U和P啥的。有带佬知道这该咋样实现嘛？

@random_ran 您好，请问您这个圆形流域的网格是设置的维的吗？我最近也在做一个雷诺数是3900的算例，也是采用的圆形计算网格，流域的直径设置为50D，圆的周长（paiD）方向是480个网格，半径方向是400个网格，计算的Y+为0.06，但是用ICEM划分的是二维的，在做雷诺数是200时候阻力系数Cd和文献里面差距不大，但是在雷诺数是3900时，Cd是0.5的样子，和文献里面差距很大。对了，我是用的直接数植模拟，没有用湍流模型，但是3900雷诺数情况下的阻力系数差特别大。不知道是什么原因

@random_ran 您好，请问这三个参数我可以这么理解嘛？
magUinf是自己设置的来流速度
LRef是圆柱的直径
Aref 是圆柱的直径✖️网格厚度

@yfleung 好的，谢谢您

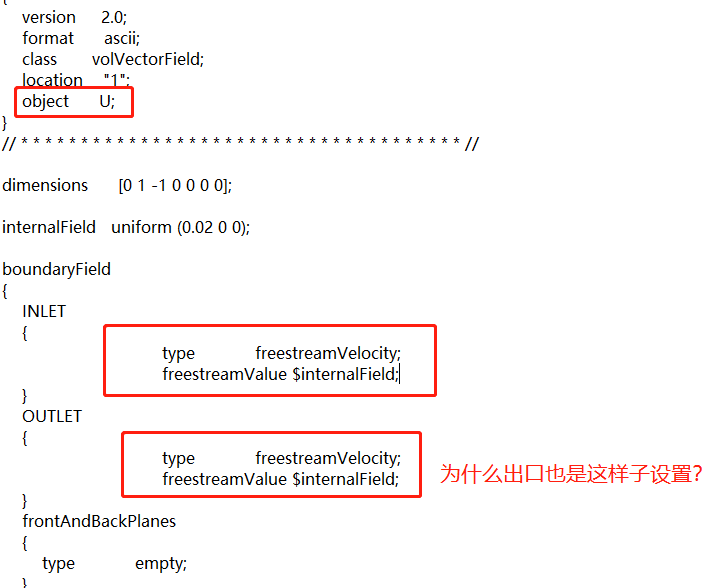

各位dailao下午好，本人CFD小菜鸡一枚，最近在做一个圆柱绕流的算例，看计算算例的速度入口边界条件有fixvalue和另一种freestreamVelocity，所以想向各位dailao请教一下两个问题。

问题一：这两个速度入口条件各有什么区别。

问题2：internalField uniform设置成0.02是一直会保持这个速度吗？

@vbcwl 好的，谢谢，因为我现在是打算做一个绕圆柱弹性湍流，观察两个圆柱中心部分是否有湍流生成，由于湍流是耗散的，所以需要一个固定的压力梯度去维持。

各位大佬好，本人小菜鸡一枚，现在想做一个二维的压力驱动圆柱绕流，具体的流场是这样子的，黑色部分是圆柱，在流场的X方向左右两边设置为周期边界条件，y方向的两个面为wall,Z方向为empty，现在想要在流场中加入一个恒压力梯度，使流场中能保持一个恒定的X方向速度运动。所以请教一下各位大佬有啥子办法可以实现这个功能嘛

兄弟，你这个圆柱扰流的网格是用block Mesh划的吗

@李东岳 谢谢东岳老师您的回答 ，那这样子的话可以理解成，我的下边界定义成wall的话是可以的嘛，在对称之后两个面之间会相互融合。

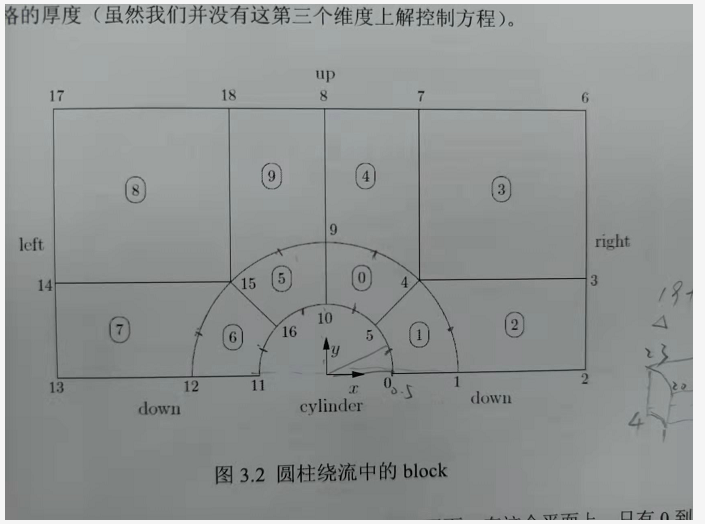

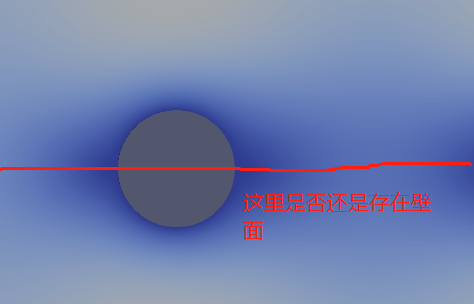

我最近在用block Mesh划分一个圆柱绕流的网格，考虑到圆柱划分的复杂性，所以我只画了流域的上半部分，另一部分用的是openFOAM中的mirrorMesh -overwrite直接对称过去的。但是我的流域中轴线部分（13，12，11，16，10，5，0，1，2）设置的边界条件是wall，所以想向您请教一下，对称之后的网格在中心线处，是否还是存在壁面。

@yfleung 就是把在3D Cartesian的时候设置成第二张图这样！谢谢
