我发现好像可以用这个进行标识，但是如何画这种外轮廓轨迹范围呢

请问假如我想根据论文，如下图

在paraview里面也画一下相关的喷吹图，我想的是类似于我以下这种画图方式

我想在paraview里面画一下这种轨迹辅助线，并且测量一下相应一些参数的长度距离，这种后处理如何实现啊

请问icem自动画的非结构体网格如何导入openfoam中

请问拉格朗日的TomiyamaLift如何进行编写

TomiyamaLift
{
sigma 0.072；
}

我这个写法openfoam报错了

各位使用拉格朗日求解器的朋友遇到过这种问题吗？

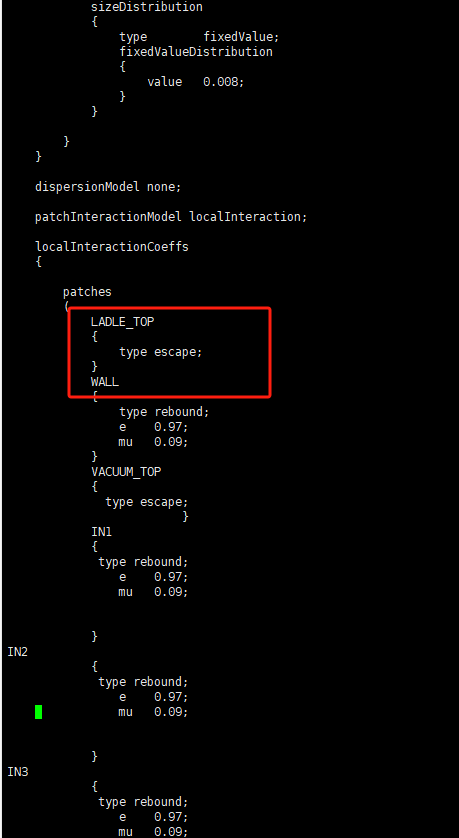

我上端设置的escape条件，可是会出现这种碰壁逃离不出去情况？？？

false.mp4

有无大佬研究过，或者有相关论文的。关于侧吹的气泡的虚拟质量力系数取舍，我发现侧吹时候，该系数和贯穿深度有关系，所以想看看

顶一下这个问题，我也发现我压力场非常有问题，有时候也有负值，这导致我的一些方程需要对压力场进行插值时候有点问题，怎么取去解决啊。包括原本算例，最后算出来p的残差居然是0.1，太大了

@sxz0823 您好，请问您解决这个问题了吗

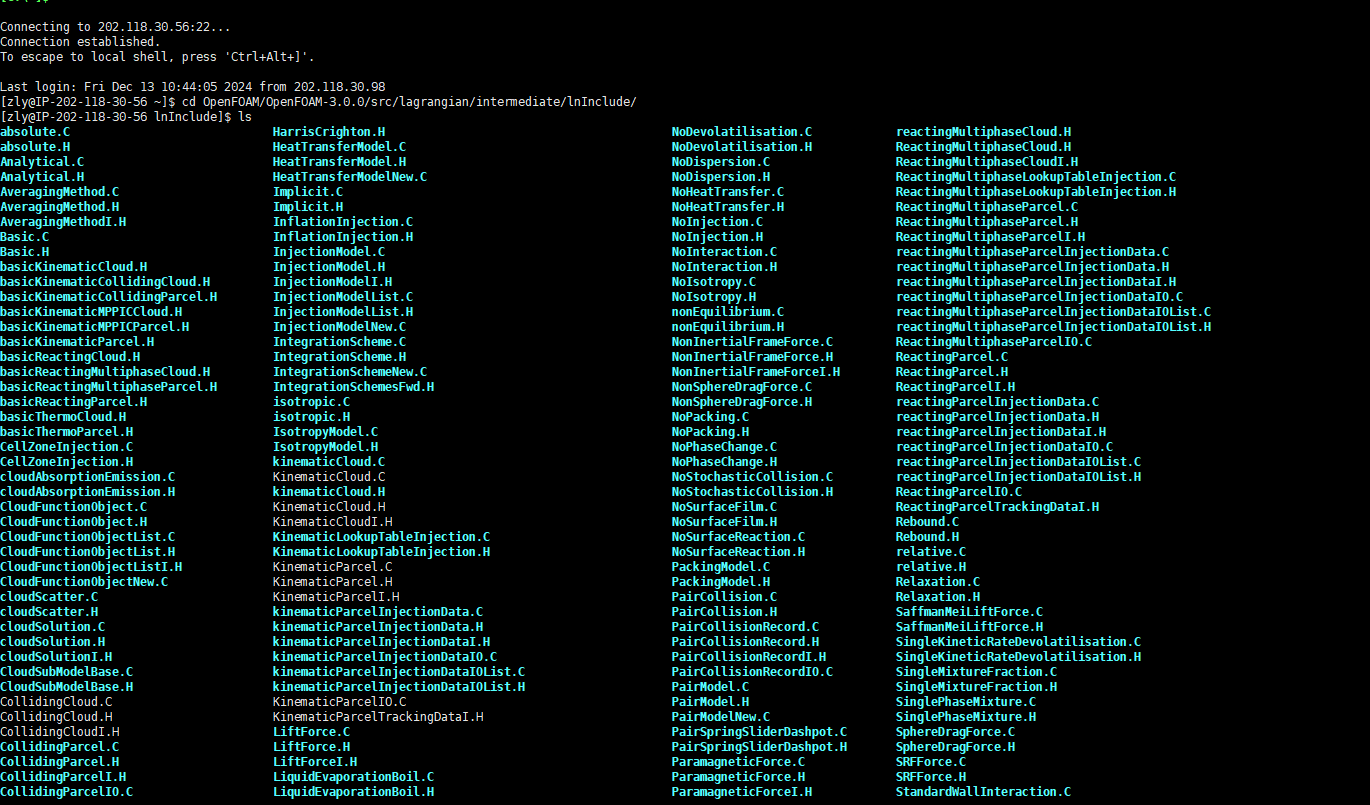

@郑学习 你这个是啥版本，我编译的路径不大一样 这个路径下面有很多拉格朗日的底层代码，我这边是在这个下面进行代码植入，然后返回上一个层级进行编译的。你这个添加的地方似乎也行， 我认为应该是这个路径下面进行编译，祝成功！

@东方白杨 您好，请问

fieldAverage1
{
    type fieldAverage;
    functionObjectLibs ("libfieldFunctionObjects.so");
    resetOnRestart true;
    resetOnOutput false;
    startTime     290; // 开始计算时均值的时间
    endTime       500; // 停止计算时均值的时间
    outputControl   outputTime;
    fields
    (
        U.air
        {
            mean            on;
            prime2Mean      on;
            base            time; //以物理时间为基础来计算平均，而不是时间步数。
            window          10.0;
            windowName      w1; //optional
        }
        p
        {
            mean            on;
            prime2Mean      on;
            base            time;
        }
    );

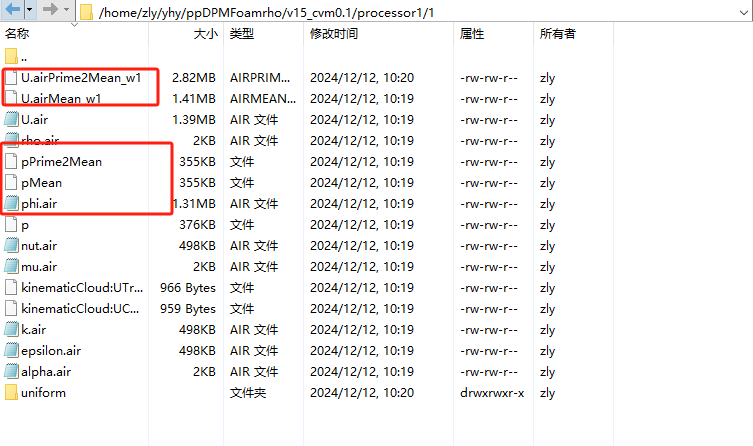

我目前设置的window10，但是为什么我1时刻也会有相应的文件生成？

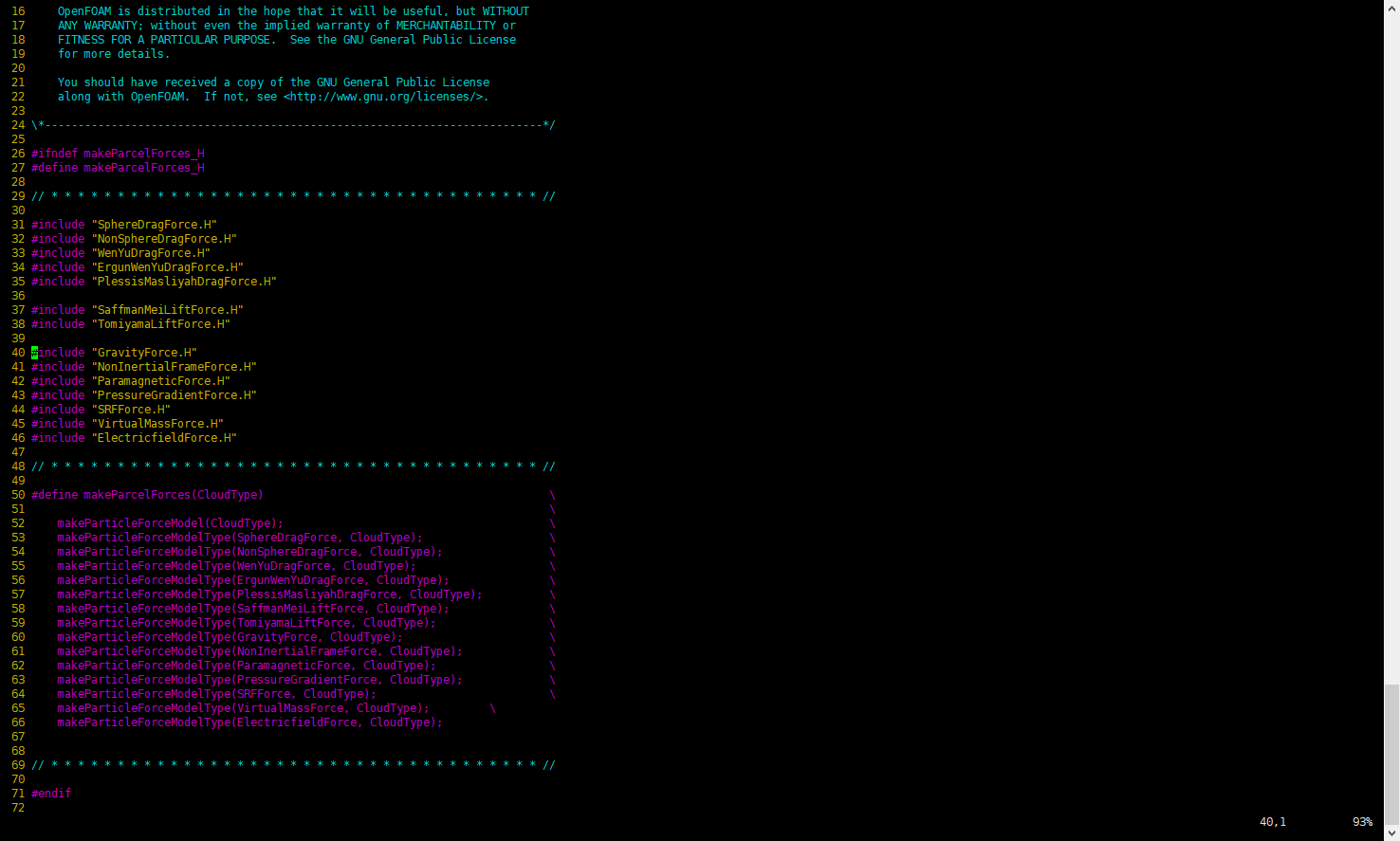

intermediate/parcels/include/makeParcelForces.H 在这个文件下面试试注解一下？

各位大佬请问一下我最近相求一下瞬态的求解器的某一些时刻时均值，所以我在controlDict下面添加了

fieldAverage1
{
    type fieldAverage;
    functionObjectLibs ("libfieldFunctionObjects.so");
    resetOnRestart true;
    resetOnOutput false;
    startTime     290; // 开始计算时均值的时间
    endTime       500; // 停止计算时均值的时间
    outputControl   outputTime;
    fields
    (
        U.air
        {
            mean            on;
            prime2Mean      on;
            base            time; //以物理时间为基础来计算平均，而不是时间步数。
            window          10.0;
            windowName      w1; //optional
        }
        p
        {
            mean            on;
            prime2Mean      on;
            base            time;
        }
    );

可以看出我是打算290秒开始计算我的时均值，算前10秒的平均值（应该是这样的吧），但是我发现在我1秒时候就会产生时均值文件

这是为啥啊

但是我下面那个

dnew = 2*(pgo_*pow(Ro_,3)/70000,1/3.0)

并没有出现报错，求解器可以正常使用。所以我在考虑是不是我Pc插值有问题，为了研究这个我尝试了下原有的密度插值rhoc，求解器能够使用

dnew = 2*(pgo_*pow(Ro_,3)/(10*rhoc_),1/3.0)

@李东岳 编译通过了，就是计算时候输入求解器命令时候报错

我为什么会这么问呢，因为我编写颗粒方程时候，先想着用理想气体方程，pv3=pv3
所以我代码是

dnew = 2*(pgo_*pow(Ro_,3)/Pc_,1/3.0)

其中，pgo是气泡初始压强，ro是初始半径。编译成功，但求解器使用时候失败了，我为了研究哪儿有问题，我分辨改了上下两个形式。

dnew = 2*(70000*pow(0.00005,3)/Pc_,1/3.0)

dnew = 2*(pgo_*pow(Ro_,3)/70000,1/3.0)

上面那个求解器无法使用，下面求解器可以使用，然后我也调用了一下of原有的rhoc这几个插值也能使用，我感觉是我Pc没有插值成功，研究好久好久也不知道哪儿有问题，我完全是原本rhoInterp如何插值编写的我也模仿写的。

请问各位大佬编写拉格朗日求解器插值问题时候如何进行编写的呢？比如我想识别颗粒收到的液体压强，首先我在求解器上的creatFields.H编写个P=p*rhoc，然后再src源文件里面插值

 Pc_ = td.PInterp().interpolate(this->position(), tetIs);  //- myadd

 //-myadd Pressure interpolator
                autoPtr<interpolation<scalar> > PInterp_;

        inline const interpolation<scalar>& PInterp() const;

等等这些代码我都是照着of原有的几个Uc,rhoc,muc模仿写出来的，但是我似乎没有插值成功，我直接使用of自带的muc，rhoc这几个插值可以使用。
这个问题是哪儿有问题呢，是不是我的求解器需要进行修改，单单识别一个P不可以

@星星星星晴 比如of他自带Uc插值，是网格中心mesh的，但没有压力P插值，我人为在求解器中间写了个Pc（模仿createField.H的Uc写的），然后在源库里面使用跟着UInterp模仿写PInterp，我这个思路我感觉应该是正确的吧，包括加什么粒子新的属性，我都是模仿他们原有的p.age这些去编写，但是最后就是有问题。
google有什么更好的搜索方式吗，我之前尝试过，请问还有什么平台我可以去询问，cfdonline我打算也问问哈哈哈哈哈

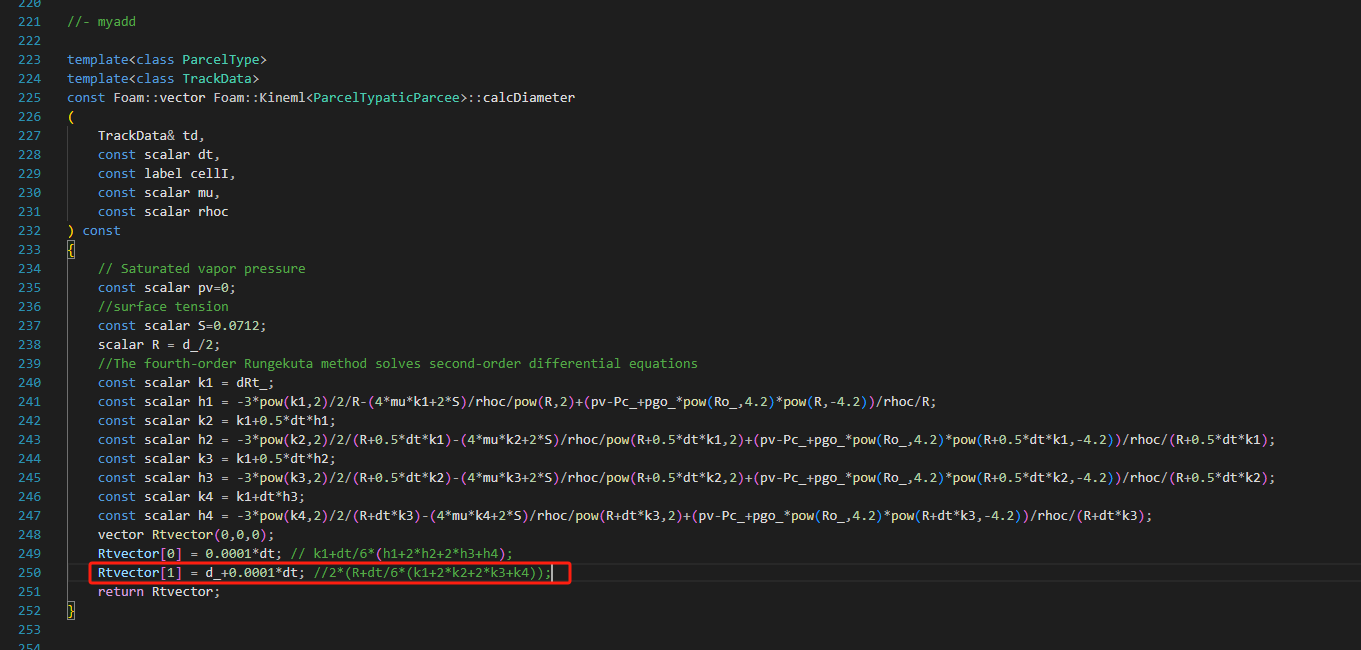

@星星星星晴 您好大佬，我询问一些事情不知道您曾经是否遇到过。我在加（p.d）颗粒长大时候，假如我颗粒直径是个随着时间线性增长的函数时候，能够进行源文件编译，求解器运行，形如我代码红框那个部分（其他地方是我原始的方程代码，我没有进行使用罢了，storeddt就是我的d）

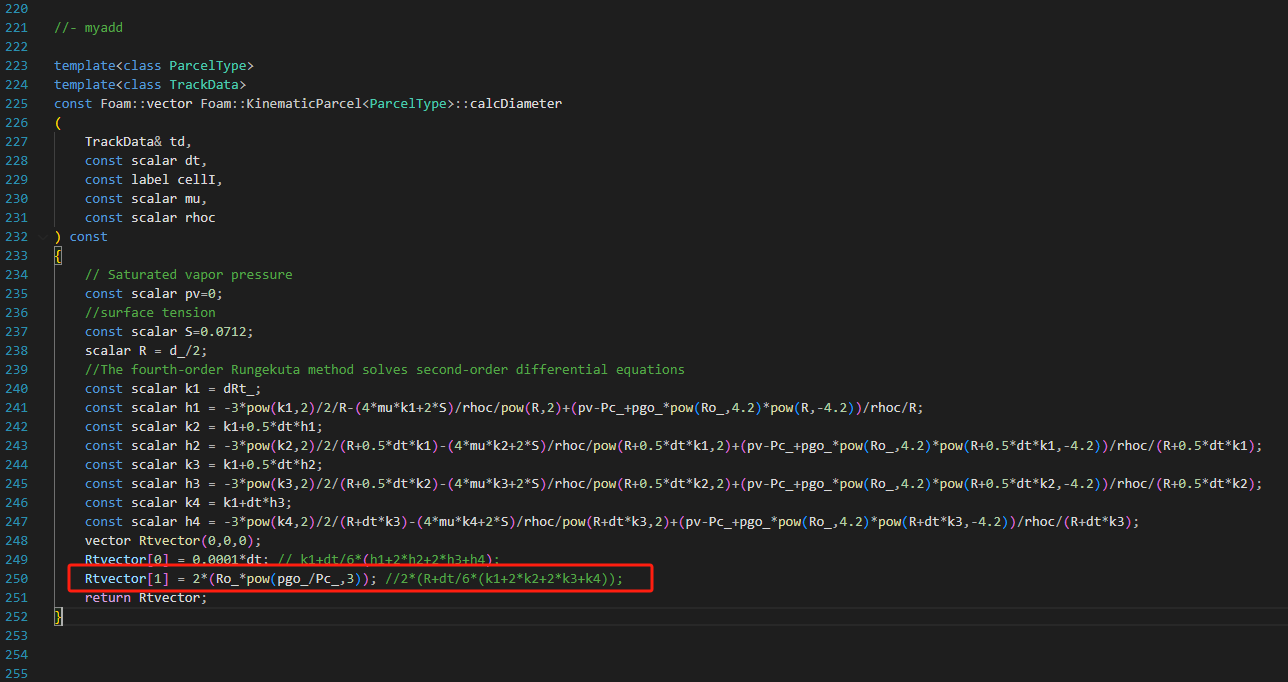

但是我修改一下代码，改成pv=nrt这种就无法使用，能够通过编译，就是无法进行求解器运行，一下子就报错

**我在想难道是他无法去识别我这个Ro_ pgo_，Pc_？？？**这个Pc是我在求解器里自定义的p*rho。但是我在其他文件下面仿造openfoam自带的一些颗粒属性都对这些进行了定义啊，这个问题困扰了我好几个月了

这是高斯定理，可以看高数下学习三微积分时候的内容，总体来说就是，在某个封闭空间里面，内部散度积分等于封闭体积的外轮廓面积分。你一个网格里面内部的散度的积分，就是流进流出这个网格的量。其中后面那个dS代表面积分吧

最近编写了一个拉格朗日DPMFoam下面的颗粒长大的求解器，在OpenFOAM/OpenFOAM-3.0.0/src/lagrangian/intermediate/lnInclude对源文件进行了修改。
源文件，求解器均编译成功，使用新求解器时候不能运行stochasticDispersionRAS的随机游走模型，有如下报错

Starting time loop

Courant Number mean: 0 max: 0
Time = 0.01

Evolving kinematicCloud

Solving 3-D cloud kinematicCloud
#0  Foam::error::printStack(Foam::Ostream&) at ??:?
#1  Foam::sigSegv::sigHandler(int) at ??:?
#2  ? in "/lib64/libc.so.6"
#3  std::string::rfind(char, unsigned long) const in "/lib64/libstdc++.so.6"
#4  Foam::IOobject::group() const at ??:?
#5  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::kModel() const at ??:?
#6  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::cacheFields(bool) at ??:?
#7  ? at ??:?
#8  ? at ??:?
#9  ? at ??:?
#10  __libc_start_main in "/lib64/libc.so.6"
#11  ? at ??:?
Segmentation fault (core dumped）

修改了一下算法，算简单一点也有报错

Courant Number mean: 0 max: 0
Time = 0.001

Evolving kinematicCloud

Solving 3-D cloud kinematicCloud
[2] #[3] #0  0  Foam::error::printStack(Foam::Ostream&)Foam::error::printStack(Foam::Ostream&)[1] #0  Foam::error::printStack(Foam::Ostream&)[0] #0  Foam::error::printStack(Foam::Ostream&) at ??:?
 at ??:?
 at ??:?
 at ??:?
[3] #1  [1] #[2] #1  Foam::sigSegv::sigHandler(int)1  Foam::sigSegv::sigHandler(int)Foam::sigSegv::sigHandler(int)[0] #1  Foam::sigSegv::sigHandler(int) at ??:?
[3] #2  ? at ??:?
[2] #2   at ??:?
[1] #2  ?? at ??:?
[0] #2  ? in "/lib64/libc.so.6"
[1] #3  std::string::rfind(char, unsigned long) const in "/lib64/libc.so.6"
[3] #3  std::string::rfind(char, unsigned long) const in "/lib64/libc.so.6"
[2] #3  std::string::rfind(char, unsigned long) const in "/lib64/libc.so.6"
[0] #3  std::string::rfind(char, unsigned long) const in "/lib64/libstdc++.so.6"
 in "/lib64/libstdc++.so.6"
[1] #4  Foam::IOobject::group() const[3] #4  Foam::IOobject::group() const in "/lib64/libstdc++.so.6"
[2] #4  Foam::IOobject::group() const in "/lib64/libstdc++.so.6"
[0] #4  Foam::IOobject::group() const at ??:?
[1] #5  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::kModel() const at ??:?
[3] #5  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::kModel() const at ??:?
[2] #5  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::kModel() const at ??:?
[0] #5  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::kModel() const at ??:?
[1] #6  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::cacheFields(bool) at ??:?
[3] #6  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::cacheFields(bool) at ??:?
[2] #6  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::cacheFields(bool) at ??:?
[0] #6  Foam::DispersionRASModel<Foam::KinematicCloud<Foam::Cloud<Foam::CollidingParcel<Foam::KinematicParcel<Foam::particle> > > > >::cacheFields(bool) at ??:?
[1] #7   at ??:?
[2] #7   at ??:?
[3] #7   at ??:?
[0] #7  ???? at ??:?
[1] #8   at ??:?
[2] #8   at ??:?
[3] #8   at ??:?
[0] #8  ???? at ??:?
[1] #9   at ??:?
[2] #9   at ??:?
[3] #9   at ??:?
[0] #9  ???? at ??:?
[1] #10  __libc_start_main at ??:?
[3] #10  __libc_start_main at ??:?
[2] #10  __libc_start_main at ??:?
[0] #10  __libc_start_main in "/lib64/libc.so.6"
[1] #11   in "/lib64/libc.so.6"
[3] #11   in "/lib64/libc.so.6"
[2] #11   in "/lib64/libc.so.6"
[0] #11  ???? at ??:?
 at ??:?
 at ??:?
 at ??:?

看起来是和Collisionparcel文件有关系？？？？？为什么我改一下颗粒直接变化还和碰撞模型的文件产生了影响？？我修改完了之后，不用随机游走模型倒是能跑，但是之后我是算例是需要运动随机游走模型的，所以我想搞想清楚原因，是不是我还要对CollisonParcel文件进行修改
